Kennfeld

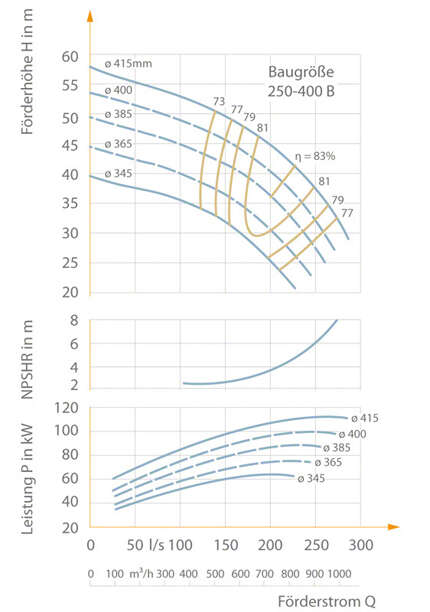

Ein Kennfeld wird auch als Kennlinienfeld bezeichnet und ist die grafische Darstellung mehrerer Kennlinien von veränderlichen Parametern beeinflusster Maschinen in einem Diagramm. Diese veränderlichen Parameter sind bspw. der Laufraddurchmesser (siehe Abdrehen von Laufrädern), die Vordrallregelung, siehe Abb. 1 und 10 Kühlwasserpumpe, sowie die Drehzahl (siehe Regelung), Einstellwinkel von Propellerschaufeln (siehe Laufschaufelverstellung) und Baugröße. Folgende Abbildung zeigt das Kennfeld einer mehrströmigen Spiralgehäusepumpe, deren Kennlinien von Förderhöhe (H) und Leistungsbedarf (P) für mehrere Laufraddurchmesser dargestellt sind. NPSH ändert sich durch das Abdrehen des Laufrades meistens nicht. siehe Abb. 1 Kennfeld

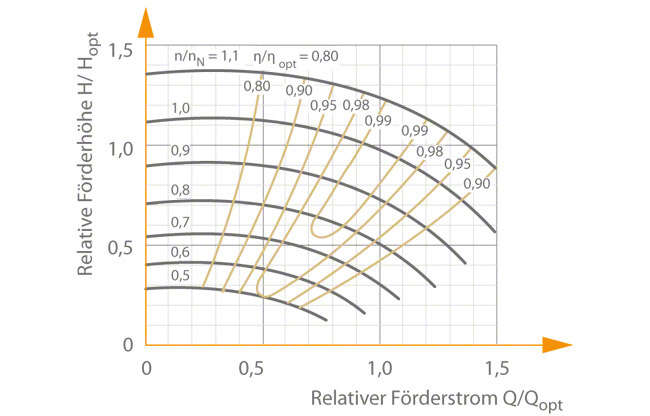

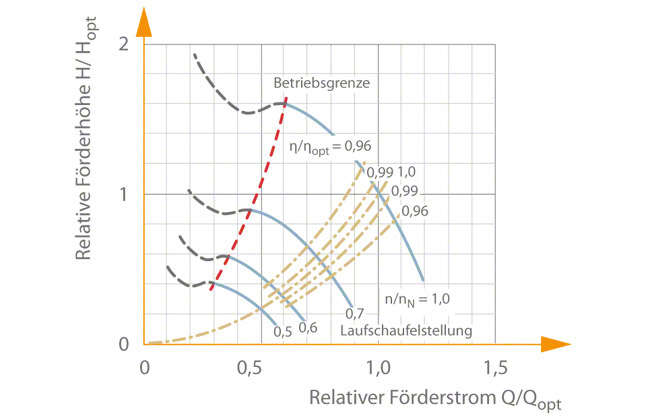

Die Pumpenwirkungsgrade werden häufig in einem Kennfeld als Muschelkurven in das Kennfeld der Förderhöhe eingetragen. Auch in den Kennfeldern der Förderhöhe (H) bei Kreiselpumpen mit einem radialen und axialen Laufrad bei verschiedenen Drehzahlen werden die "Muschelkurven" des Pumpenwirkungsgrades eingetragen. Oft werden Zahlenwerte auf die Bestwerte im Wirkungsgradoptimum bezogen und damit dimensionslos gemacht. siehe Abb. 2 bis 5 Kennfeld
In ähnlicher Weise sind die Einstellwinkel der Schaufeln als Parameter im Kennfeld der Förderhöhe folgender Pumpen angegeben:

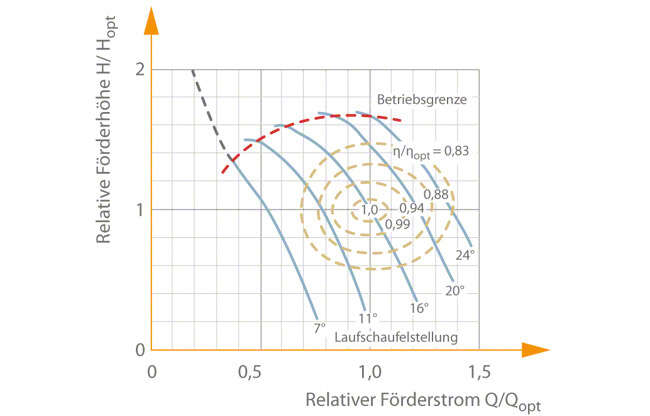

- Propellerpumpe mit Laufschaufelverstellung siehe Abb. 4 Kennfeld

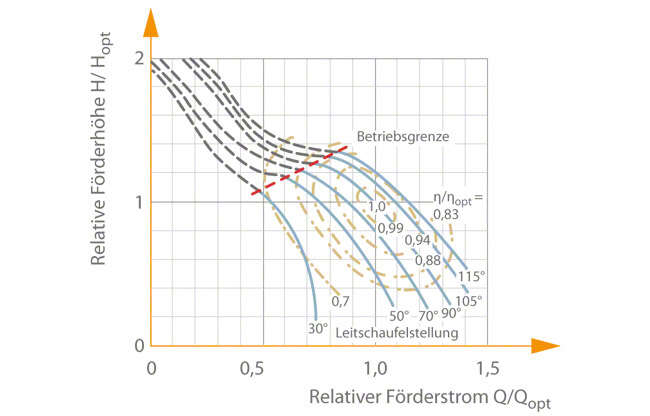

- Schraubenradpumpe mit Vordrallregelung siehe Abb. 5 Kennfeld

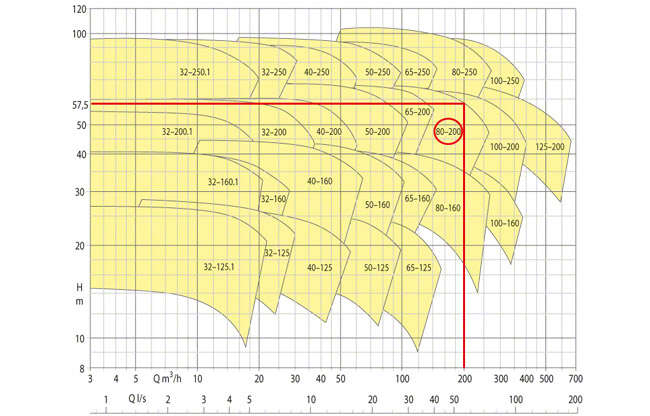

Die Kennfelder von mehreren Pumpenbaugrößen oder -baureihen werden in einem QH-Diagramm als Raster dargestellt. siehe Abb. 6 Kennfeld
Dabei kann die Kennlinie jeder Baugröße innerhalb ihres Rasterbereiches durch Abdrehen des Laufrads für einen geforderten Betriebspunkt angepasst werden.
