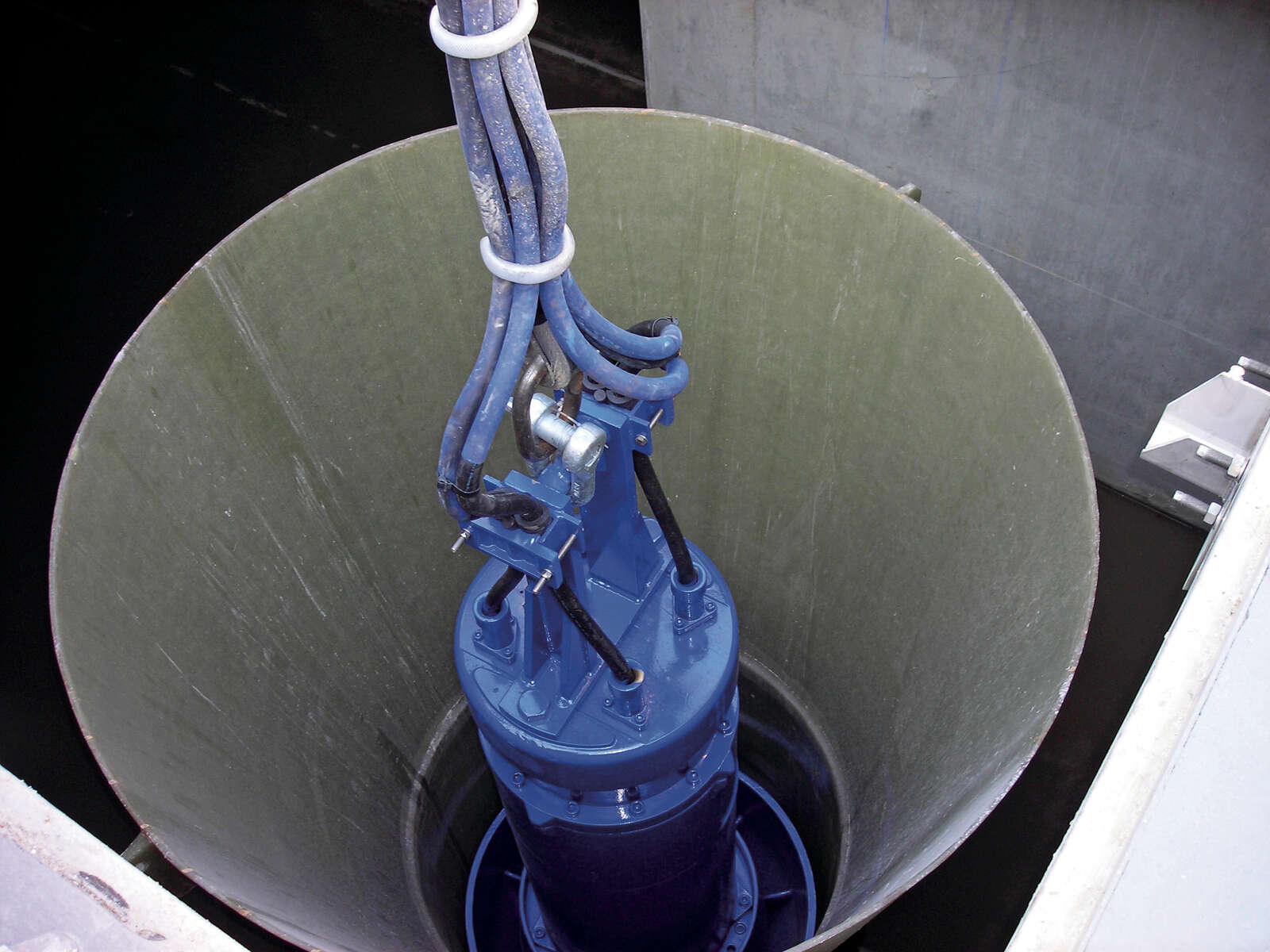

Einlassen einer Amacan in das Schachtrohr
5 min Lesezeit

Zahlt sich in vielerlei Hinsicht aus: der Einsatz von Tauchmotorpumpen

Schlank, kosteneffizient und technisch hoch entwickelt: Die KSB Rohrschachtpumpen von KSB eignen sich aufgrund ihrer schlanken Bauweise besonders gut für schmale Schächte in unterschiedlichsten Anwendungsgebieten wie zum Beispiel der Abwasserbehandlung, im Hochwasserschutz oder Fischfarmen.

Schlank, kosteneffizient und technisch hoch entwickelt: Die KSB Rohrschachtpumpen von KSB eignen sich aufgrund ihrer schlanken Bauweise besonders gut für schmale Schächte in unterschiedlichsten Anwendungsgebieten wie zum Beispiel der Abwasserbehandlung, im Hochwasserschutz oder Fischfarmen.

Spart Platz und Kosten: der Einbau im Rohrschacht

In den vergangenen Jahrzehnten hat sich die Planung von Pumpstationen deutlich verändert. Wo immer möglich, wird heute anstelle einer konventionellen, trocken aufgestellten Pumpenanlage eher eine platz- und investitionssparende Tauchmotorpumpenanlage eingesetzt. Die Vorteile für die Betreiber liegen auf der Hand: niedrigere Energiekosten gepaart mit kostengünstigen Montage- und und Wartungsarbeiten.

Die für solche Projekte entwickelten KSB Tauchmotorpumpen der Baureihe Amacan werden für die Montage in einen Rohrschacht abgelassen, welcher der Pumpengröße entspricht. Die Pumpe findet hier im eigens dafür vorgesehenen Kegelsitz automatisch Ihre finale Einbauposition.

Energieeffiziente Motoren, optimal aufeinander abgestimmte Motor-Hydraulik-Kombinationen und verschiedene Werkstoffkombinationen runden das breite Einsatzspektrum dieser Baureihe ab.

Die KSB Amacan kommt beispielsweise in Be- und Entwässerungspumpwerken, Wasserwerken, Kläranlagen, Kraftwerken oder auch in der industriellen Wasserversorgung sowie im Gewässer- und Katastrophenschutz zum Einsatz. In diesen Bereichen sind sie insbesondere für die Förderung von Roh- und Reinwasser, z. B. Grundwasser, Regenwasser und Flusswasser, sowie von mechanisch vorgereinigtem Abwasser und Belebtschlamm geeignet.

Für hydraulische Hochleistung und mehr Effizienz: kompakte Tauchmotorpumpen

Für den Einatz von Tauchmotorpumpen sprechen verschiedene Punkte – darunter: geringere Baukosten für Gebäude und weniger mechanische Schnittstellen – z. B. das Nichtvorhandensein von Gelenkwellen sowie optimal auf den Betriebspunkt abgestimmte Hydraulik-Motor-Kombinationen.

Die in der Pumpe verbauten Überwachungssensoren für Schwingungen, Motor- und Lagertemperatur und Leckageüberwachung entsprechen den heutigen Anforderungen nach einer modernen Pumpentechnik. Solche zeitgemäßen Konzepte ermöglichen es dem Betreiber, Service- und Wartungsintervalle besser und damit kostengünstiger zu planen.

KSB Tauchmotorpumpen: Amacan K mit Kanalrad

Schemazeichnung einer KSB Tauchmotorpumpe Amacan K mit Kanalrad

KSB Tauchmotorpumpe Amacan K mit Kanalrad

Als nassaufgestellte, einstufige und -strömige Tauchmotorpumpe in Rohrschachtausführung ist die Amacan K mit Kanalrad in Bezug auf ihre Bauwerksgestaltung relativ anspruchslos. Sie eignet sich optimal zum Fördern von vorgereinigten, chemisch neutralen Schmutz-, Industrie- und Abwasser für nichtzopfbildende durch Rechen oder Überlaufschwelle gereinigte Fördermedien und auch als Ab-, Mischwasser- und Belebtschlammpumpe in Kläranlagen, Be- und Entwässerungspumpwerken.

Ein Einbau der Pumpenrohrschächte ist ohne spezielle Einlaufkammer und Trennwände zwischen den Pumpen möglich. Es sollte allerdings darauf geachtet werden, dass die seitlichen Abstände zum Bauwerk bzw. zwischen den Pumpen und der hintere Wandabstand eingehalten werden, damit die Pumpen sich nicht gegenseitig beeinflussen können.

Schemazeichnung einer KSB Tauchmotorpumpe Amacan S mit Halbaxialrad

KSB Tauchmotorpumpe Amacan S mit Halbaxialrad

Die Amacan S mit Halbaxialrad ist ebenfalls eine nassaufgestelle Tauchmotorpumpe, die in Rohrschachtausführung in Be- und Entwässerungspumpwerken, in der allgemeinen Wasserversorgung sowie im Gewässer- und Katastrophenschutz zum Einsatz kommt.

KSB Tauchmotorpumpen: Amacan P mit Propeller

Schemazeichnung einer KSB Tauchmotorpumpe Amacan P mit Propeller

KSB Tauchmotorpumpe Amacan P mit Propeller

Der Einsatzbereich von nassaufgestellten, einstufigen und -strömigen Tauchmotorpumpe in Rohrschachtausführung wie der Amacan P mit Axialpropeller ist vielseitig: Ob in Be- und Entwässerungspumpwerken, als Regenwasserpumpe in Niederschlagspumpwerken, als Roh- und Reinwasserpumpe in Wasserwerken und Kläranlagen oder als Kühlwasserpumpe in Kraftwerken sowie in der Industrie bzw. zur industriellen Wasserversorgung. Die Tauchmotorpumpe eignet sich besonders gut für den Einsatz im Gewässer- und Katastrophenschutz sowie in der Aquakultur.

Übersicht: Empfehlungen zu Fördermedien

Verschiedene Fördermedien für die Amacan in der Übersicht

Drei Laufradformen: optimiert zur Förderung unterschiedlicher Medien

Welche Laufradform für die jeweilige Anwendung am besten geeignet ist, hängt vor allem von der Beschaffenheit und Zusammensetzung des Fördermediums (vgl. Abbildung „Empfehlungen zu Fördermedien“) sowie von der Förderaufgabe ab. In ihren verschiedensten Anwendungen haben sich bislang Tauchmotorpumpen in Rohrschachtausführung bewährt.

Auswahlraster Amacan Baureihe

Auswahlraster für die KSB Pumpenbaureihe Amacan K, S und P

Auswahlraster Amacan Baureihe

Auswahlraster für die KSB Pumpenbaureihe Amacan K, S und P

Auswahlraster Amacan Baureihe

Auswahlraster für die KSB Pumpenbaureihe Amacan K, S und P

Übersicht: Empfehlungen zu Fördermedien

Verschiedene Fördermedien für die Amacan in der Übersicht

Das passende Auswahlraster für die entsprechende Laufradform finden

Mit Bezug zu den Werkstoffvarianten und den drei verschiedenen Laufradtypen, Kanalrad-, Halbaxialrad- und Propeller-Laufradform ergibt sich ein breites Einsatzspektrum dieser Baureihe. Abgestimmt auf Ihren Einsatzfall können Sie mithilfe der Pumpedokumentation bereits eine Vorauswahl treffen. Gern beraten wir Sie in den Details bei Ihrer weiteren Planung für Ihren Anwendungsfall, um eine optimierte Pumpenauswahl sicherzustellen.

Eingesetzte Produkte

Amacan K

Amacan K

Nassaufgestellte Tauchmotorpumpe in Rohrschachtausführung mit Kanalrad, einstufig, einströmig. ATEX-Ausführung erhältlich.

Amacan S

Amacan S

Nassaufgestellte Tauchmotorpumpe in Rohrschachtausführung mit Halbaxialrad, einstufig. ATEX-Ausführung erhältlich.

Amacan P

Amacan P

Nassaufgestellte Tauchmotorpumpe in Rohrschachtausführung mit Axialpropeller in ECB-Ausführung, einstufig, einströmig. ATEX-Ausführung erhältlich.
