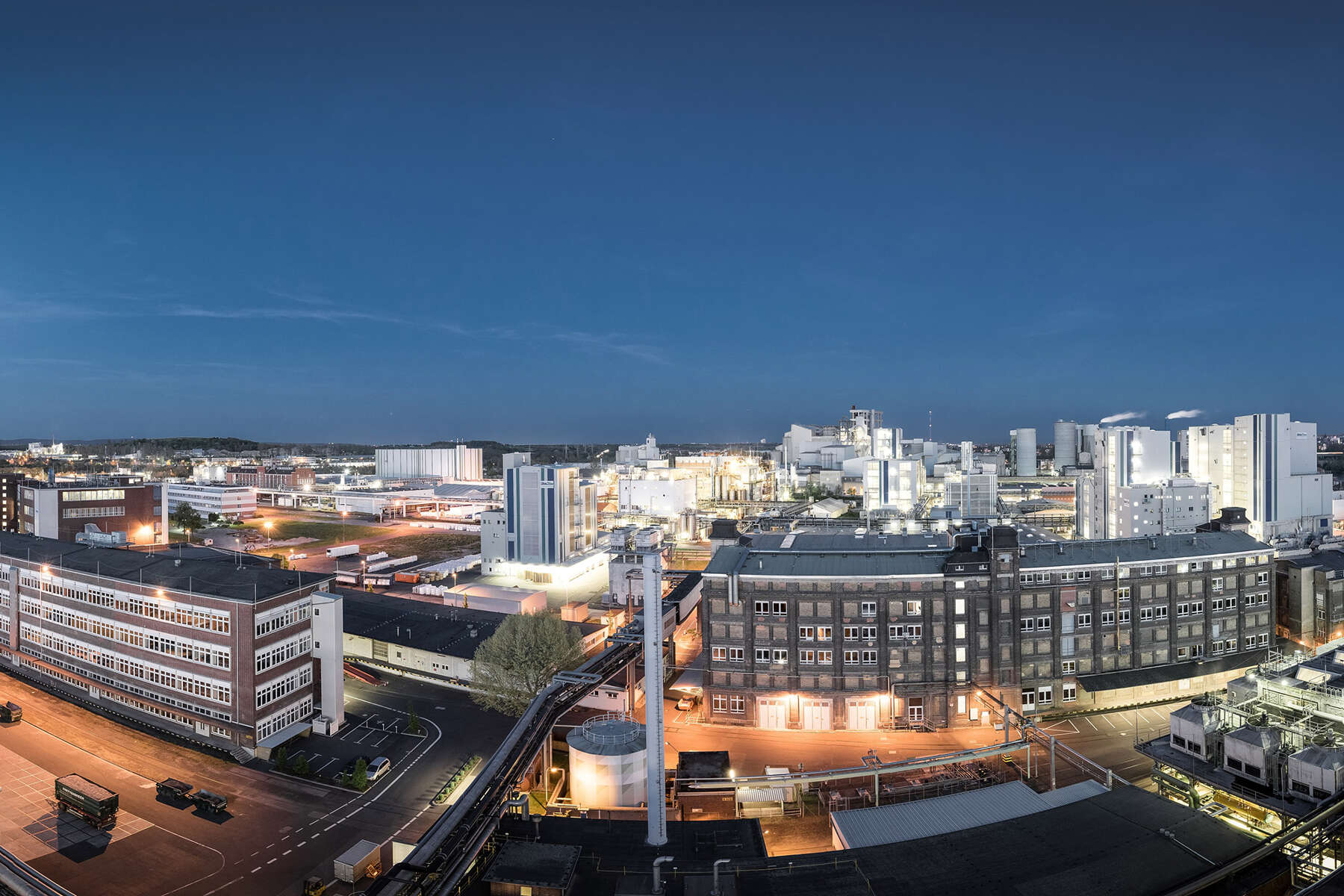

Gelände des Industrieparks Kalle-Albert bei Nacht
4 min Lesezeit

Vorausschauende Instandhaltung im Industriepark Kalle-Albert

Im Wiesbadener Industriepark Kalle-Albert sind 75 unterschiedliche Unternehmen angesiedelt, die insgesamt rund 6000 Mitarbeitende beschäftigen. Eine technische Voraussetzung für zahlreiche Produktionsbetriebe ist die zuverlässige Versorgung mit Druckluft, welche für die mechanische Steuerung großer Produktionsanlagen eingesetzt wird. Der Ausfall des Druckluftstroms hätte gravierende Folgen – Grund genug, heraufziehende Veränderungen der Zustandsdaten und Störungen bereits zu erkennen, bevor sie tatsächlich auftreten.

Im Wiesbadener Industriepark Kalle-Albert sind 75 unterschiedliche Unternehmen angesiedelt, die insgesamt rund 6000 Mitarbeitende beschäftigen. Eine technische Voraussetzung für zahlreiche Produktionsbetriebe ist die zuverlässige Versorgung mit Druckluft, welche für die mechanische Steuerung großer Produktionsanlagen eingesetzt wird. Der Ausfall des Druckluftstroms hätte gravierende Folgen – Grund genug, heraufziehende Veränderungen der Zustandsdaten und Störungen bereits zu erkennen, bevor sie tatsächlich auftreten.

Das Projekt

Zuverlässige Überwachung des Kühlsystems

Für Industrie und Mittelstand 4.0 setzt ISW-Technik, eine Tochterfirma des Industrieparkbetreibers InfraServ Wiesbaden (ISW), innovative Technologien für die digitale Zustandsüberwachung (Condition Monitoring) von Maschinen und Anlagen ein und darauf aufsetzende, intelligente Wartungs- und Instandhaltungsprozesse (Smart Maintenance). Bei der vorausschauenden Instandhaltung (Predictive Maintenance) zeigen sich ebenfalls erste, zukunftsweisende Erfolge. So konnte Ende 2019 auf Grundlage digitaler Technologien die für den Industriepark essenzielle Produktion von Druckluft gesichert und der Ausfall einer hierfür wichtigen Pumpe verhindert werden.

Der Kunde

InfraServ Wiesbaden

InfraServ Wiesbaden (ISW) ist seit 1997 Standortbetreiber des 96 Hektar großen Industrieparks Kalle-Albert und stellt unter anderem die Energien zur Verfügung. Das Unternehmen beschäftigt etwa 900 Mitarbeiter. Die Tochtergesellschaft ISW-Technik hat sich bei Standort- und Mittelstandsunternehmen in der Region Rhein-Main als innovativer Dienstleister u.a. für die Wartung und Instandhaltung von Maschinen und Anlagen etabliert.

Logo der InfraServ Wiesbaden

Die Herausforderung

Vollständige Ausfallsicherheit gewährleisten

Die von InfraServ Wiesbaden gewährleistete Druckluftversorgung im Industriepark liefert rund um die Uhr etwa 22 Tausend Kubikmeter Druckluft pro Stunde mit 5 bar Überdruck, was sich pro Jahr auf etwa 200 Millionen Kubikmeter summiert. Um das lebenswichtige Druckluftsystem zuverlässig am Laufen zu halten und die Betriebstemperatur kontinuierlich zu kühlen, setzt ISW auf zwei KSB-Komponenten: Etanorm-Pumpen und KSB Guard, die zuverlässige Überwachungseinheit.

Obgleich ISW in vergangenen Projekten mit KSB bereits positive Erfahrungen gemacht hatte, war man gespannt, wie sich das neu etablierte System hier im Fall der Fälle bewähren würde. Mit KSB Guard haben sowohl die ISW-Produktionsleitung als auch KSB-Techniker über ein Web-Portal alle Zustandsdaten der Pumpen wie Temperatur, Schwingungen und Lastzustand rund um die Uhr im Blick.

KSB Guard Sensoreinheit auf Pumpe montiert

KSB Guard auf einer Pumpe von KSB

Die Lösung

KSB Guard erkennt frühzeitig Lagerschaden

Im Oktober 2019 wurde an einer der Pumpen eine Abweichung zum Normalbetrieb gemeldet. Nachdem KSB Guard eine Warnung wegen zu hoher Schwingungen detektiert hatte, wurde InfraServ Wiesbaden automatisch informiert. Dank KSB Guard konnte ISW-Technik einen sich anbahnenden Lagerschaden frühzeitig erkennen – eine normale Verschleißerscheinung, die je nach Beanspruchung der Pumpe in variierenden Zyklen einen Lagertausch notwendig macht.

Der von KSB Guard registrierte Schwingungsverlauf mit Abweichung zum Normalbetrieb

Der von KSB Guard registrierte Schwingungsverlauf mit Abweichung zum Normalbetrieb

ISW-Technik leitete zu unkritischen Zeiten eine Instandsetzung in der eigenen Werkstatt ein. So konnte ein spontaner Ausfall der Anlage mit ungeplanten Stillstandzeiten und weiterreichenden Betriebsschäden rechtzeitig verhindert werden. Beim plötzlichen Ausfall der Pumpe wäre zwar die Zweitpumpe angesprungen, um die Druckluftproduktion störungsfrei aufrechtzuerhalten, jedoch birgt eine gezielte und vorausschauende Instandhaltungsmaßnahme enorme Vorteile.

Insgesamt erhöht sich durch die eingesetzte KSB-Technik nicht zuletzt die Sicherheit und Verfügbarkeit der Energieversorgung im Industriepark. Aufgrund der guten Erfahrung hat ISW-Technik KSB Guard mittlerweile auch bei anderen Standortkunden im Industriepark installiert.

Zahlen | Daten | Fakten

Location: Industriepark Kalle-Albert, Wiesbaden

Kunde: InfraServ Wiesbaden

Mitarbeiter: ca. 900 (InfraServ Wiesbaden)

Anwendungsbereich: Automation

Projektdaten:

  • 2 x Etanorm 200-150-400
  • 2 x KSB Guard
  • 1 x KSB Guard Gateway


Eingesetzte Produkte

Etanorm

Etanorm

Horizontale Spiralgehäusepumpe, einstufig, mit Nennleistungen und Hauptabmessungen nach EN 733, mit Lagerträger, in Prozessbauweise, mit auswechselbaren Wellenhülsen / Wellenschutzhülsen und Spaltringen, mit motormontiertem Drehzahlregelsystem. Mit KSB SuPremE, einem magnetfreien Synchron-Reluktanzmotor (Ausnahme: Motorgrößen 0,55 kW / 0,75 kW mit 1500 min⁻¹ sind mit Permanentmagneten ausgeführt) der Effizienzklasse IE4/IE5 gemäß IEC TS 60034-30-2:2016, für den Betrieb am Drehzahlregelsystem Typ KSB PumpDrive 2 oder KSB PumpDrive 2 Eco ohne Rotorlagegeber. Befestigungspunkte entsprechend EN 50347, Hüllmaße gemäß DIN V 42673 (07-2011). ATEX-Ausführung erhältlich.

KSB Guard

KSB Guard

Smarter und umfassender Monitoring-Service für Pumpen und andere rotierende Maschinen – 24/7 verfügbar und herstellerunabhängig. Gemeinsam mit KSB zu Predictive Maintenance und von umfassender Transparenz, erhöhter Verfügbarkeit, mehr Betriebssicherheit und einem effizienten Betrieb (von ungeregelten Pumpen) profitieren. Wichtige Betriebsdaten wie Schwingungen, Temperatur, Betriebsstunden und Lastzustand (von ungeregelten Pumpen) sind mit KSB Guard jederzeit und überall abrufbar. Tritt zudem eine Abweichung zum Normalbetrieb auf, wird umgehend eine Benachrichtigung über das KSB Guard Web-Portal / die App versendet. Zusätzlich unterstützen die Experten des KSB Monitoring-Centers bei der Ursachenanalyse.
