Bierbrauerei BrewDog: Volle Craft voraus – mit KSB Pumpen

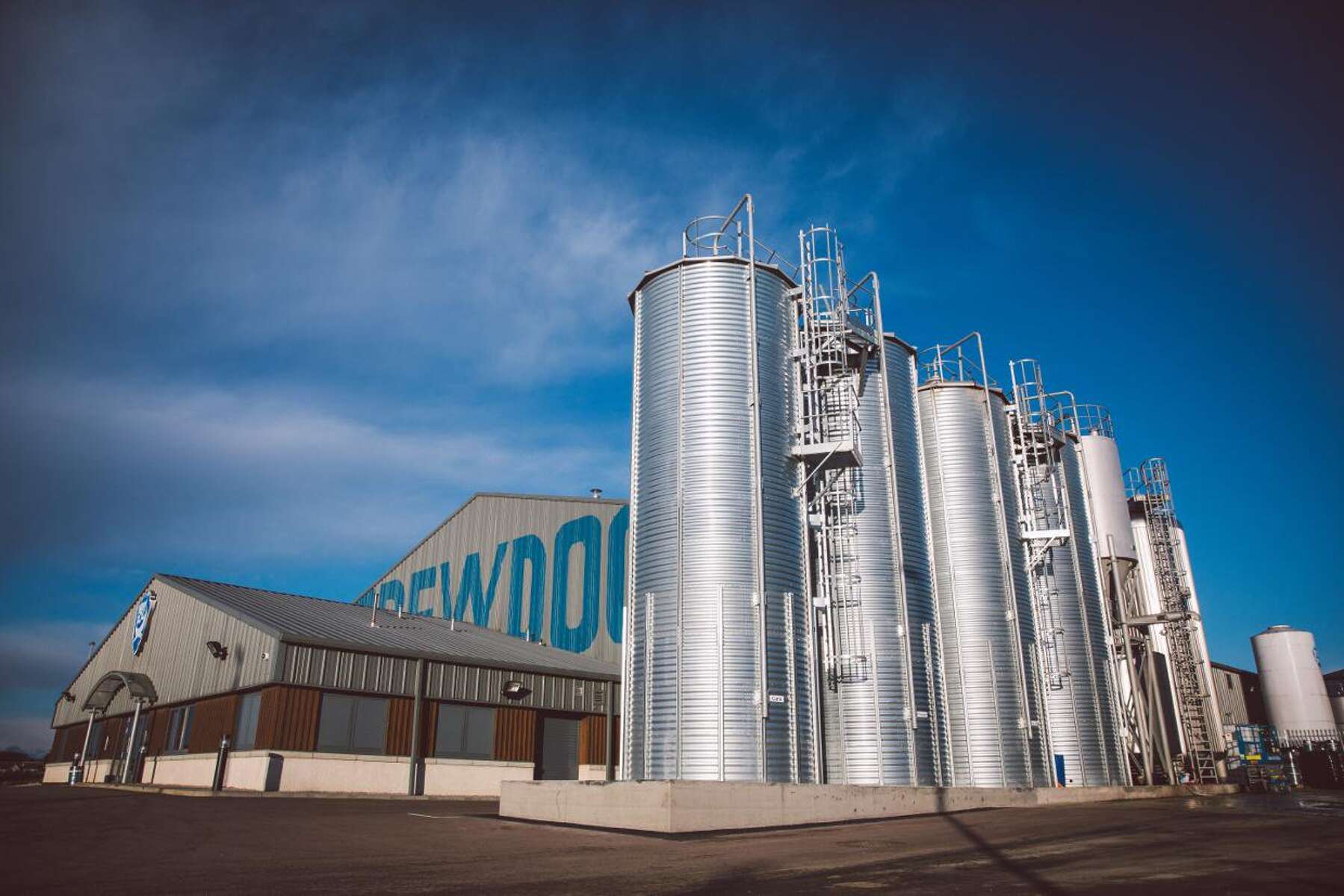

BrewDog hat seine Brauerei um einen 4.500 Quadratmeter großen Anbau erweitert – bestehend aus Sudhaus und Keller. KSB lieferte dabei Pumpen für sämtliche Stufen des Brauprozesses.
BrewDog hat seine Brauerei um einen 4.500 Quadratmeter großen Anbau erweitert – bestehend aus Sudhaus und Keller. KSB lieferte dabei Pumpen für sämtliche Stufen des Brauprozesses.
Das Projekt
BrewDog erweitert Brauereianlage um neues Sudhaus mit Keller
Die Craft-Beer-Szene erfreut sich seit Jahren wachsender Beliebtheit – nicht nur in Deutschland, sondern weltweit. Die steigende Nachfrage nach individuellem und unkonventionellem Bier hat auch eine der bekanntesten Brauereien für Craft-Beer unter Zugzwang gesetzt: BrewDog. Mit Blick auf die begrenzte Sudhaus- und Gärkapazitäten, entschieden sich die Schotten, ihr Brauerei-Gebäude in Ellon um einen 4.500 Quadratmeter großen Anbau zu erweitern – bestehend aus Sudhaus, Gär-, Lager- und Filterkeller.
Ende 2015 starteten die Bauarbeiten. Im April des Folgejahres wurde der Anbau fertiggestellt, der nun unter anderem ein neues 300-Hektoliter-Sudhaus beheimatet.
Der Kunde
Der schottischer Bierhersteller BrewDog
Der Name BrewDog ist Craft-Beer-Fans auf der ganzen Welt ein Begriff: Die schottische Bierbrauerei mit Sitz in Ellon hat sich mit diversen Guerilla-Marketing-Aktionen, vor allem aber mit ihren unkonventionellen Bieren abseits des Mainstreams einen Namen gemacht.
2007 von James Watt und Martin Dickie gegründet, beschäftigt BrewDog heute über 750 Mitarbeiter und behauptet von sich selbst, die größte unabhängige Brauerei Schottlands zu sein.
Den Auftrag zur Lieferung sämtlicher benötigter Pumpen für den Anbau erhielt KSB von Ziemann Holvrieka. Der Anlagenbauer mit Hauptsitz in Ludwigsburg war für die Lieferung des gesamten Produktionsblocks verantwortlich – von der Malzannahme bis zum Drucktank.
Die Ziemann Holvrieka-Firmengruppe ist einer der größten internationalen Anbieter von Tanks und Prozesstechnologie für die Brau-, Getränke- und Liquid-Food-Industrie. Die Firma liefert individuelle und auf den Kunden zugeschnittene Lösungen für Brauereianlagen, die sie weltweit anbieten. Die Ziemann Holvrieka GmbH ist eine 100-prozentige Tochtergesellschaft der niederländischen CIMC Enric Tank and Process B.V. (CETP), zu der weltweit auch mehrere Schwesterunternehmen gehören.
Bei der Suche nach dem richtigen Dienstleister und Partner überzeugte KSB: Als Komplettanbieter ist der Maschinenbauer aus Frankenthal sowohl auf das Hygieneportfolio als auch auf die Sekundärprozesse bei der Bierherstellung spezialisiert. Damit war KSB in der Lage, alle benötigten Pumpen für den Brauprozess zu liefern.
Darüber hinaus kennen sich beide Unternehmen aus früheren Kooperationen: So haben Ziemann und KSB in der Vergangenheit bereits mehrere Projekte gemeinsam erfolgreich abgeschlossen und schätzen die professionelle und verlässliche Zusammenarbeit.
BrewDog setzt bei der Bierherstellung auf höchste Qualität – bei den verwendeten Rohstoffen und den eingesetzten Pumpen.
Die Herausforderung
Von Hygienestandards bis Schonförderung – die Bierherstellung ist anspruchsvoll
Die Aufgabe für KSB bestand darin, alle notwendigen Pumpen für die einzelnen Prozessschritte im Sudhaus und Keller zu liefern. Gefragt waren qualitativ hochwertige Pumpen für die Peripherie, ebenso wie für den High-End-Bereich.
Die Herausforderungen dabei waren vielfältig:
- Die Bierherstellung besteht aus vielen, verschiedenen Prozessschritten und jeder stellt unterschiedliche Anforderungen an die Pumpen. Entsprechend bedarf es auch einer Vielzahl an Pumpen, die genau auf diese Anforderungen spezialisiert sind.
- Grundsätzlich gilt: Wo Lebensmittel verarbeitet werden, gelten strengste Hygienevorschriften, die eingehalten werden müssen.
- Gleichzeitig ist die schonende Behandlung der Fördermedien ein wichtiges Kriterium, um eine gleichbleibende Qualität des Bieres zu gewährleisten. So ist Hefe für den Brauprozess essentiell, aber auch sehr sensibel und bedarf einer besonders schonenden Behandlung.
- Im Sudhaus wird die Würze gekocht. Bei hohen Temperaturen des Mediums kann aber Kavitationauftreten, die zu starken Schäden an der Pumpe, zur Verunreinigung des Fördermediums, bis hin zur kompletten Zerstörung der Pumpe führen kann.
- Die Getränkeindustrie bzw. Craft-Beer-Branche ist ein hart umkämpfter Markt. Bei all dem Streben nach Hygienestandards und qualitativ hochwertigem Bier, muss auch ein wirtschaftlicher Betrieb gewährleistet sein, um wettbewerbsfähig zu sein.
- KSB liefert mit den Qualitätspumpen wichtige Komponenten für die Brauereianlage. Für den Projekterfolg ist jedoch eine gute Zusammenarbeit mit dem Anlagenbauer Zieman unabdingbar.
Gebaut für höchste Hygieneansprüche: Vitachrom und Vitaprime verrichten im Keller ihre Arbeit.
Die Lösung
KSB liefert als Komplettanbieter für alle Aufgaben im Brauprozess die passende Pumpe
Als Komplettanbieter ist KSB sowohl auf das Hygieneportfolio als auch auf die Sekundärprozesse bei der Bierherstellung spezialisiert. Entsprechend konnte KSB für jede Aufgabe die jeweils passende Pumpe liefern. Am Ende sind 8 verschiedene Pumpentypen und insgesamt 43 KSB Pumpen installiert worden, die einen effizienten und sicheren Brauprozess gewährleisten. Sie kommen in der Wasseraufbereitung, im Sudhaus, im Gär- und Filterkeller ebenso zum Einsatz wie in der Bier-Abfüllanlage und der CIP/SIP-Reinigung.
Das Herz jeder Brauerei ist das Sudhaus. Hier im Warmblock beginnt der Brauprozess. Einzelne Stufen des Produktionsablaufs sind:
- Schroten
- Maischen
- Abläutern
- Kochen
- Kühlen
Danach geht’s in den Keller, dem Kaltblock der Brauerei. Die Arbeitsschritte im Gär-, Lager- und Filterkeller:
- Gärung
- Reifung
- Filtration
- Abfüllung
Im Umgang mit Lebensmitteln ist Hygiene das oberste Gebot. KSB bietet mit der Vita-Baureihe spezielle Pumpentypen an, die optimal auf die Anforderungen der sterilen Verfahrenstechnik abgestimmt sind. Das Vita-Pumpenprogramm von KSB umfasst insgesamt fünf Baureihen. Davon kommen Vitachrom, Vitacast, Vitaprime und Vitalobe bei BrewDog zum Einsatz.
Die Baureihe ist bis auf Vitaprime nach EHEDG (European Hygienic Engineering & Design Group) zertifiziert; die verwendeten Elastomere FDA-konform (U. S. Food and Drug Administration). Ihre totraumarme Konstruktion, elektropolierte medienberührende Bauteile, sowie qualitativ hochwertige Edelstähle gewährleisten eine gute CIP- und SIP-Fähigkeit. So können die Pumpen ohne Demontage besonders leicht und rückstandslos gereinigt werden. Stillstandzeiten werden dadurch auf ein Minimum reduziert – das spart Zeit und Ressourcen und ermöglicht einen wirtschaftlichen Betrieb.
Diese Charakteristika machen die Vita-Pumpen zu Schlüsselkomponenten im Brauprozess bei BrewDog.
Ein Großteil der Pumpen Vitachrom und Vitaprime ist im Keller installiert. Dort finden vor allem die Prozesse statt, die sich mit der Behandlung des Endprodukts befassen. Eine keimfreie Prozessführung ist hier unabdingbar.
Neben dem Anspruch der sterilen Prozessführung ist die Schonförderung empfindlicher Fördermedien ein zweites Qualitätskriterium bei der Bierherstellung – ein Kriterium, das Vita-Pumpen ebenfalls erfüllen. Im Brauprozess zählt vor allem die Hefe zu diesen sensiblen Fördermedien.
Die mikroskopisch kleinen Einzeller bestimmen maßgeblich den Geschmack des Bieres und sind höchst empfindlich. Bei der Hefedosage kommt daher die schonend fördernde Drehkolbenpumpe Vitalobe zum Einsatz, um eine gleichbleibende Bierqualität zu gewährleisten.
Aber auch im Sudhaus sorgen Vita-Pumpen für einen reibungslosen Prozessablauf: Hier transportieren Vitachrom-Pumpen Heiß- und Kaltwürze, ebenso wie Brauwasser und Hopfenlösung zwischen den verschiedenen Anlageteilen der Brew-Dog-Brauerei hin und her.
Für die nicht-hygienischen Prozesse kommen KSB Pumpen des Typs Etachrom, Etabloc, KWP und Movitec zum Einsatz. Jede dieser Qualitätspumpen ist langlebig, servicefreundlich und energieeffizient. Attribute, die bei BrewDog für einen reibungslosen und sicheren Prozessablauf sorgen und für einen wirtschaftlich effizienten Betrieb.
Beispiel Etachrom BC: die Ringraumgehäusepumpe ist gleich 15 Mal verbaut und fördert Kühlwasser, Brauwasser und kaltes Glycol. Ihre wartungsfreie Gleitringdichtung nach EN 12756 sorgt für einen sicheren Betrieb. Zudem ist Etachrom korrosionsbeständig, da alle mediumberührenden Teile in Edelstahl (1.4571) ausgeführt sind. Durch die optimale Hydraulik mit hohem Wirkungsgrad arbeitet die Etachrom sehr energieeffizient.
KWP ist ein Beleg dafür, dass KSB für spezielle Anforderungen spezielle Pumpen im Portfolio führt: Beim Kochen der Würze ist höchste Vorsicht geboten. Denn je höher die Temperatur des Fördermediums, desto höher die Gefahr von Kavitation. Mit der Pumpe KWP bietet KSB eine Lösung für diese Herausforderung. Durch die langsame Drehzahl, den freien Durchgang von 40 Millimeter und einem sehr niedrigen NPSH-Wert von 1,58 Meter ist eine schonende Förderung der Würze möglich – und damit ein Auftreten der zerstörerischen Kavitation vorgebeugt.
Ebenso überzeugt die eingesetzte Movitec-Hochdruckpumpe: Dank Hochleistungshydraulik und optimierten Pumpenfuß erreicht Movitec höhere Wirkungsgrade, breitere Wirkungsgradverläufe und deutlich geringere NPSH-Werte.
Aber klar ist auch: Der Projekterfolg hängt nicht nur von einzelnen qualitativ hochwertigen Pumpen ab – sie müssen auch richtig ausgelegt und zusammen mit anderen Komponenten in das Gesamtsystem integriert werden. Hier kommt es auf eine gute Zusammenarbeit mit allen beteiligten Firmen an. Im Falle von BrewDog mit dem Anlagenbauer Ziemann.
Experten mit umfangreichem Know-how und eine gute Kommunikation zwischen den Beteiligten sind dabei unabdingbar. Eine Grundvoraussetzung, die beide Firmen erfüllt haben. Die gute Zusammenarbeit war Basis dafür, auftretende Probleme und Herausforderungen unkompliziert und schnell zu lösen – und damit BrewDog vollumfänglich zufriedenzustellen.
Langlebig, servicefreundlich und energieeffizient: Movitec und Etachrom sorgen für einen reibungslosen und wirtschaftlich effizienten Betrieb.
Zahlen | Daten | Fakten
Unternehmen: BrewDog
Standort: Ellon, Schottland
Gründung: 2007
Mitarbeiter: 750
Industriebereich: Getränkeindustrie
Projektjahr: Dezember 2015 bis April 2016
Eingesetzte Produkte:
12 x Vitachrom
Q: bis 340 m³/h, H: bis 100 m
4 x Vitacast
Q: bis 540 m³/h, H: bis 105 m
7 x Vitaprime
Q: bis 55 m³/h, H: bis 45 m
2 x Vitalobe
Q: bis 300 m³/h, H: bis 200 m
15 x Etachrom BC
Q: bis 250 m³/h, H: bis 105 m
1 x Etabloc
Q: bis 660 m³/h, H: bis 140 m
1 x KWP K
Q: bis 15.000 m³/h, H: bis 140 m
1 x Movitec F
Q: bis 192 m³/h, H: bis 401 m
Fördermedien:
Wasser
Brauwasser
Heißwürze
Hopfenlösung
Kaltwürze
Eingesetzte Produkte
Etachrom B
Horizontale, einstufige Ringraumgehäuseblockpumpe, mit Nennleistungen und Hauptabmessungen nach EN 733, mit auswechselbaren Spaltringen und motormontiertem Drehzahlregelsystem. Mit KSB SuPremE, einem magnetfreien Synchron-Reluktanzmotor (Ausnahme: Motorgrößen 0,55 kW / 0,75 kW mit 1500 min⁻¹ sind mit Permanentmagneten ausgeführt) der Effizienzklasse IE4/IE5 gemäß IEC TS 60034-30-2:2016, für den Betrieb am Drehzahlregelsystem Typ KSB PumpDrive 2 oder KSB PumpDrive 2 Eco ohne Rotorlagegeber. Befestigungspunkte entsprechend EN 50347, Hüllmaße gemäß DIN V 42673 (07-2011). ATEX-Ausführung erhältlich.
Etabloc
Einstufige Spiralgehäuseblockpumpe, mit Leistungen nach EN 733, mit auswechselbarer Wellenhülse und Spaltringen, mit motormontiertem Drehzahlregelsystem. Mit KSB SuPremE, einem magnetfreien Synchron-Reluktanzmotor (Ausnahme: Motorgrößen 0,55 kW / 0,75 kW mit 1500 min⁻¹ sind mit Permanentmagneten ausgeführt) der Effizienzklasse IE4/IE5 gemäß IEC TS 60034-30-2:2016, für den Betrieb am Drehzahlregelsystem Typ KSB PumpDrive 2 oder KSB PumpDrive 2 Eco ohne Rotorlagegeber. Befestigungspunkte entsprechend EN 50347, Hüllmaße gemäß DIN V 42673 (07-2011). ATEX-Ausführung erhältlich.
KWP
Horizontale, radialgeteilte Spiralgehäusepumpe in Prozessbauweise, einstufig, einströmig, mit verschiedensten Laufradgeometrien: geschlossenes Mehrkanalrad, offenes Mehrschaufelrad und Freistromrad. ATEX-Ausführung erhältlich.
Movitec
Mehrstufige, vertikale Hochdruck-Kreiselpumpe in Gliederbauart mit gegenüberliegenden Saug- und Druckstutzen gleicher Nennweite (Inline-Ausführung) und Blockbauweise für Antrieb. Mit KSB SuPremE, einem magnetfreien Synchron-Reluktanzmotor (Ausnahme: Motorgrößen 0,55 kW / 0,75 kW mit 1500 min⁻¹ sind mit Permanentmagneten ausgeführt) der Effizienzklasse IE4/IE5 gemäß IEC TS 60034-30-2: 2016, für den Betrieb am Drehzahlregelsystem Typ KSB PumpDrive 2 oder KSB PumpDrive 2 Eco ohne Rotorlagegeber. Befestigungspunkte entsprechend EN 50347, Hüllmaße gemäß DIN V 42673 (07-2011). ATEX-Ausführung erhältlich.
Vitachrom
Wartungsfreundliche, normalsaugende einstufige Hygienepumpe in Blockbauweise und in Prozessbauweise mit magnetfreiem KSB SuPremE-Motor (Ausnahme: Motorgrößen 0,55 kW / 0,75 kW mit 1500 min⁻¹ sind mit Permanentmagneten ausgeführt) der Effizienzklasse IE4/IE5 und Drehzahlregelsystem PumpDrive. Die Pumpe hat ein halboffenes Laufrad, elektropolierte Oberflächen und ist aufgrund von Totraumarmut und Spaltfreiheit sehr gut mittels CIP/SIP zu reinigen. Produktberührte Bauteile sind aus Edelstahl 1.4404/1.4409 (AISI 316L/CF3M) gefertigt. Alle Werkstoffe sind FDA-konform und entsprechen der EN 1935/2004. ATEX-Ausführung erhältlich.
Vitalobe
Robuste Drehkolbenpumpe in hygienischer Konstruktion, bidirektional betreibbar, horizontale oder vertikale Ausrichtung der Anschlüsse. Hygienische Konstruktion, aufgrund von Totraumarmut und Spaltfreiheit sehr gut mittels CIP/SIP zu reinigen. Alle fördermediumberührten Teile aus Edelstahl 1.4404/1.4409 (AISI 316L/CF3M); verschiedene Rotorformen, Wellenabdichtungen und Prozessanschlüsse verfügbar. Aufstellung als Pumpenaggregat mit Getriebe und Normmotor. Die Vitalobe ist durch die EHEDG zertifiziert. Die Elastomere der Pumpe sind FDA-konform und entsprechen der EN 1935/2004. Als Zubehör unter anderem auch Transportwagen, beheizbares Gehäuse bzw. Gehäusedeckel und Überdruckabsicherung erhältlich. ATEX-Ausführung erhältlich.
