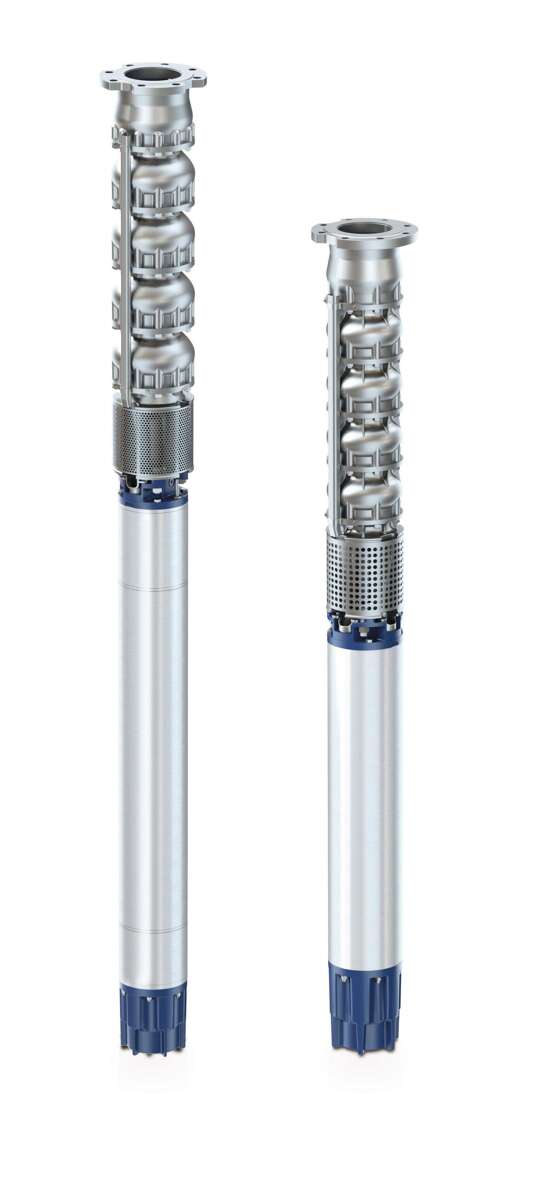

Les pompes de forage UPA S 200 et UPA S 250 de KSB

Découvrez l’UPA S 200 et l’UPA S 250 en détail

Avec les pompes de forage UPA S 200 et UPA S 250, KSB propose deux groupes motopompes performantes et à haute efficacité énergétique pour les puits d’un diamètre minimal de 8 ou 10 pouces. Ces deux modèles sont disponibles en plusieurs versions et avec différentes options pour que vous puissiez choisir la variante qui répond parfaitement à vos besoins.

Plus d’UPA pour encore plus d’avantages !

Les modèles de la gamme UPA s’utilisent essentiellement pour l’alimentation en eau potable et en eau générale, pour l’irrigation/l’arrosage, pour la gestion des eaux souterraines, pour les applications offshore et pour la surpression. Ces pompes se distinguent notamment par une consommation énergétique extrêmement réduite ainsi que par leur grande sécurité de fonctionnement, leur longévité et la durée de vie de leurs moteurs :

Meilleurs rendements grâce à des hydrauliques optimisées et à des surfaces lisses en moulage de précision
Adaptation optimale au point de fonctionnement grâce au nombre d’étages configurable au choix et au rognage individuel des roues
Excellente résistance à la corrosion grâce à une exécution en acier inoxydable de haute qualité
Résistance élevée à l’usure grâce à des bagues d’usure métalliques et au palier lisse SIC en option pour les applications à teneur élevée en sable.
Fonctionnement fiable grâce à l’optimisation du clapet de non-retour à soupape en version anti-blocage
Fonctionnement en continu des moteurs avec palier lisse auto-lubrifié, sans maintenance, à patins oscillants auto-alignés
Butée de contre-pression pour la reprise de la poussée axiale négative
Protection contre l’usure grâce à la garniture mécanique en carbone/céramique ou céramique/céramique
Système fiable d’équilibrage des pressions intérieure et extérieure pour une profondeur d’installation maximale
Moteur dimensionné pour la puissance maximale de la pompe afin d’éviter tout risque de surcharge

Des pompes hors du commun avec des options pour tous les types d’environnements

Les pompes de forage UPA S 200/250 sont disponibles dans des versions et tailles de toutes sortes. Nos options supplémentaires permettent en outre d’élargir leurs domaines d’application aux environnements pour lesquels les pompes de forage étaient jusqu’à présent inadaptées.

Option 1 : Chemise de refroidissement

Fonctionnement dans une eau à température plus élevée ou en cas de circulation insuffisante, par exemple en cas d’installation libre de la pompe dans l’eau. La chemise de refroidissement génère un écoulement le long de la surface du moteur, garantissant ainsi un refroidissement sûr et efficace du moteur. Convient pour l’installation verticale et horizontale, crépine d’aspiration disponible en option.

Option 2 : Chemise de surpression

Installation dans un réseau de tuyauterie, par ex. en tant que solution alternative à des pompes à installation sèche. Avantages : le système ne nécessite aucun entretien (absence de palier à roulement), est protégé contre les inondations (pas de panne en cas d’inondation), est silencieux (pas de transmission directe du son à l’air) et écologique (aucun lubrifiant nécessaire). Convient pour l’installation verticale et horizontale.

Option 3 : Chemise d’aspiration

La chemise d’aspiration déplace le point d’aspiration plus bas. Elle est nécessaire lorsque la pompe est installée avec une faible profondeur d’immersion et/ou si le niveau d’eau baisse fortement pendant son fonctionnement. La chemise d’aspiration empêche la formation de vortex de surface et évite l’aspiration d’air. Permet un fonctionnement temporaire avec un niveau d’eau abaissé.

UPA avec chemise d’aspiration et clapet de non-retour à soupape

Option 4 : Chemise d’aspiration avec clapet de non-retour à soupape

Installation avec une faible profondeur d’immersion lorsque le groupe motopompe est dénoyé en continu. L’ajout d’un clapet de non-retour à soupape empêche le vidage de la tuyauterie et permet un fonctionnement continu avec un niveau d’eau abaissé ainsi qu’une remise en marche en toute sécurité après un arrêt.

Toute la diversité des pompes UPA S 200 et 250

Alimentation 230 V ou 1000 V, moteur synchrone ou asynchrone, diamètre de pompe de 200 ou 250 mm : ces pompes de forage sont disponibles dans les variantes les plus diverses. En voici un aperçu :

Orifice de refoulement	UPA S 200	G5 (standard), G3, G4 ou DN80, DN100, DN125
Orifice de refoulement	UPA S 250	G6 (standard), G8, NPT6, NPT8 ou DN150, DN200
Raccordement moteur	UPA S 200	6" et 8" selon NEMA, 10" selon la norme interne KSB
Raccordement moteur	UPA S 250	6" et 8" selon NEMA, 10" et 12" selon la norme interne KSB
Entraînement	les deux modèles	Moteur asynchrone rebobinable ou moteur synchrone à aimants permanents à haute efficacité énergétique rebobinable
Installation	les deux modèles	Chemise de refroidissement, d’aspiration ou de surpression

Vous trouverez toutes les caractéristiques techniques, courbes caractéristiques, etc. sur nos pages détaillées.

UPA 200 / UPA S 200

Documents

Pompe centrifuge mono ou multicellulaire, monoflux, à corps segmenté, pour installation verticale ou horizontale. Avec clapet de non-retour à soupape ou tubulure de raccordement au choix. Pour diamètre de forage minimum 8 pouces.

Détails

UPA 250 / UPA S 250

Documents

Pompe centrifuge mono ou multicellulaire, monoflux, à corps segmenté, pour installation verticale ou horizontale. Hydrauliques semi-axiales avec roues rognables. Avec clapet de non-retour à soupape ou tubulure de raccordement au choix. Pour diamètre de forage minimum 10 pouces.
