Schaltgerät

Als Schaltgeräte werden nach der IEC 60947 in der Elektronik alle elektrischen Komponenten und Geräte bezeichnet, die zum Ein- und Ausschalten sowie dem Schutz von elektrischen Verbrauchern dienen, wie Schalter, Schütze, Fl-Schutzschalter, Motorschutzschalter.

Die Pumpenschaltgeräte sind pumpenspezifische elektrische Schaltgeräte, die alle erforderlichen elektrischen sowie elektronischen Komponenten zum bestimmungsgemäßen Betrieb der angeschlossenen Pumpen enthalten. Typisch sind dabei die Ausführungen, die abhängig vom Flüssigkeitspegel eine oder mehrere Pumpen ein- und ausschalten. Sie werden vorwiegend für Einzelpumpen- und für Zwei-Pumpen-Anwendungen eingesetzt.

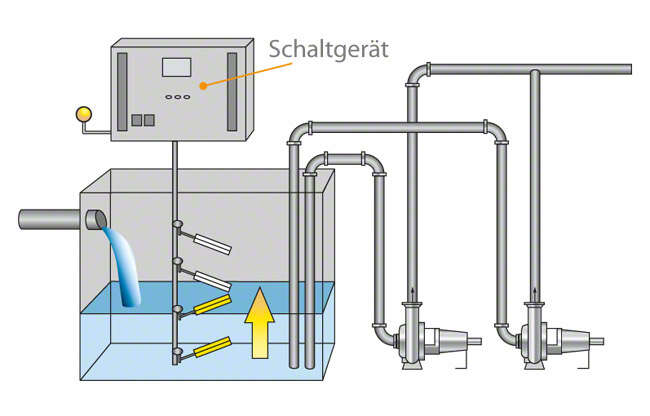

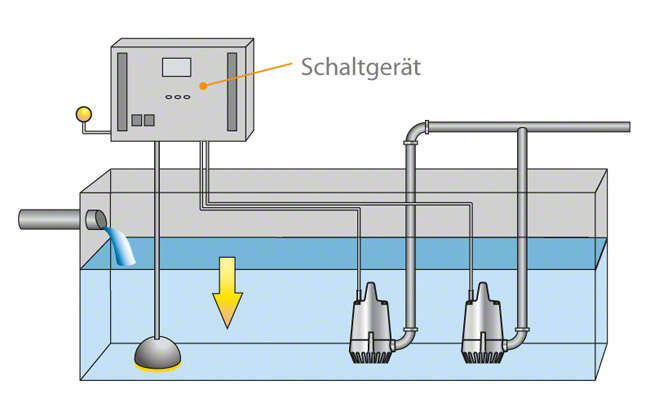

siehe Abb. 1 und 2 Schaltgerät

Anwendungsspezifische Schalt- und Steuerfunktionen

  • gleichmäßige Auslastung der Pumpe
  • automatischer Pumpenwechsel nach einer festgelegten Betriebsstundenzahl oder jedem Start
  • bedarfsabhängige Zu- und Abschaltung
  • Pumpenwechsel bei Störung einer Pumpe
  • Funktionslauf über gepufferte Echtzeituhr (in Abhängigkeit von der Füllstandshöhe)
  • zeitlicher Versatz bei Zu- und Abschaltung beider Pumpen zur Vermeidung von Druckstößen und Minimierung der Anlaufströme
  • frei wählbarer automatischer Wiederanlauf nach einem aufgetretenen Fehler
  • einstellbare Nachlaufzeit
  • variable Abschaltzeiten zur Vermeidung von Ablagerungen am Behälter

Zusätzliche Überwachungsfunktionen zum sicheren Betrieb der Pumpen

  • Hochwasseralarm
  • Betriebsbereitschaft
  • netzunabhängiger Alarm
  • programmierbare Sammelstör-/-betriebsmeldung
  • Phasenüberwachung
  • Überwachung und Anzeige der Spannung
  • Überlasterkennung je Pumpe
  • thermische Überwachung der Pumpenmotoren
  • Sensorfehler/Live Zero
  • Störung/Warnung je Pumpe
  • Unterlasterkennung (z. B. bei Trockenlauf oder Wassermangel)
  • Archivierung der letzten 30 Fehlerdaten
  • einstellbare Service-Intervallüberwachung
