Normventuridüse

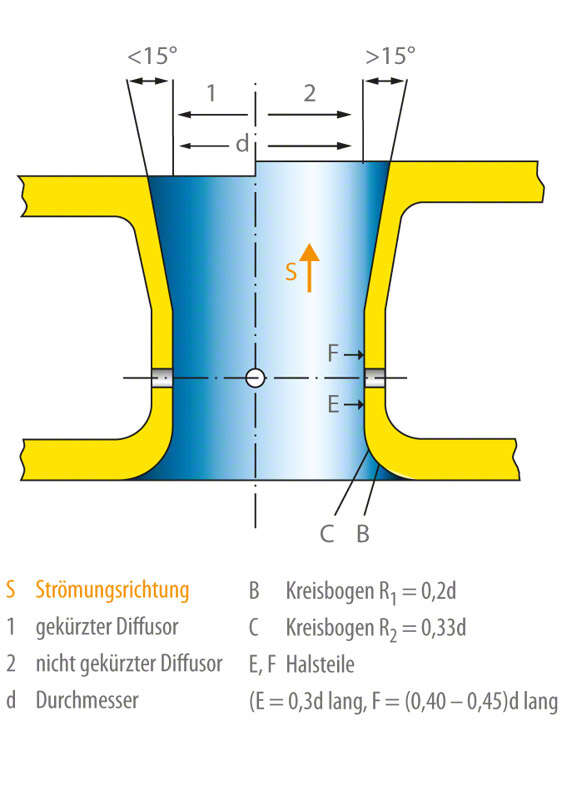

Die Normventuridüse ist ein Wirkdruckmessgerät, das hinsichtlich seiner geometrischen Abmessungen, Oberflächengüte und Einbaubedingungen den Festlegungen der Norm DIN EN ISO 5167-3 entspricht. Das Profil ist rotationssymmetrisch und besteht aus einem zylindrischen Halsteil, einem Diffusor sowie einem sich verengenden Einlaufteil mit gerundetem Profil, das identisch mit der Verengung einer Normdüse ist. siehe Abb. 1 Normventuridüse

Das Durchflussvolumen wird aus der gemessenen Wirkdruckhöhe und dem Durchflusskoeffizienten (C) mittels der Formel für Wirkdruckmessgeräte berechnet. Der Durchflusskoeffizient ist in der DIN EN ISO 5167-3 im Anhang A3 tabellarisch dargestellt.

Die Gesamtdruckverluste der Normventuridüse sind bei gleicher Nennweite und gleichem Durchmesserverhältnis deutlich geringer als bei einer Normdüse, wobei die Längen der Zulaufstrecken denen der Normdüse entsprechen.
