Meer druk voor Münsterland
De kwaliteit van drinkwater heeft al tientallen jaren de hoogste prioriteit in Duitsland en wordt betrouwbaar gewaarborgd door bijna alle waterleveranciers. Maar een andere factor in de watervoorziening is even belangrijk: De druk. Drukverlies of een sterk fluctuerende waterdruk wordt als vervelend ervaren, maar kan ook leiden tot schade aan apparatuur en installaties in huishoudens en in de industrie. Om dit te voorkomen, moeten veel waterleveranciers hun technologie aanpassen aan de veranderende vraag.
De kwaliteit van drinkwater heeft al tientallen jaren de hoogste prioriteit in Duitsland en wordt betrouwbaar gewaarborgd door bijna alle waterleveranciers. Maar een andere factor in de watervoorziening is even belangrijk: De druk. Drukverlies of een sterk fluctuerende waterdruk wordt als vervelend ervaren, maar kan ook leiden tot schade aan apparatuur en installaties in huishoudens en in de industrie. Om dit te voorkomen, moeten veel waterleveranciers hun technologie aanpassen aan de veranderende vraag.
Het project
Voldoende waterdruk voor Stadtlohn
Nutsbedrijf SVS-Versorgungsbetriebe in Stadtlohn had ook te maken met fluctuerende waterdruk. De watervoorziening kon tijdens pieklaadtijden niet meer worden gegarandeerd. Vanwege een drukval van ongeveer 1 bar in 3 uur werd uiteindelijk besloten voor een nieuw ontwerp van de pompinstallatie voor schoon water van Wasserwerk Stadtlohn-Hundewick. Het doel was ook om energiebesparingen te realiseren voor de schoonwaterpompen.
De klant
SVS-Versorgungsbetriebe
Nutsbedrijf SVS-Versorgungsgetriebe is verantwoordelijk voor de openbare energie- en drinkwatervoorziening voor de steden Stadtlohn, Vreden en Südlohn (SVS), die zich in het westen van Münsterland, in het noordwesten van de Duitse deelstaat Nordrhein-Westfalen bevinden. Naast elektriciteitskabels, aardgaskabels en glasvezelkabels levert het nutsbedrijf gemiddeld 2,9 miljoen m³ water per jaar aan de bevolking, de industrie, de handel en de landbouw via een 472,2 km lang leidingnetwerk.
Uiterst ruimtebesparend, maar toch krachtig: De Multitec V (vooraan)
De uitdaging
Optimaal watertransport in krappe ruimten
Er was onvoldoende reserve voor de toevoer van drinkwater voor de netwerken van Stadtlohn en Südlohn. Bij overschrijden van ca. 400 - 440 m³/h daalde de druk tot 32 mWS en waren de schoonwaterpompen niet in staat het vereiste volume te verwerken, ondanks het feit dat de opvoerhoogte van 42 mWS aanzienlijk lager was dan het destijds bekende selectiepunt van 54 mWS. Daarnaast moest er bij het nieuwe ontwerp rekening worden gehouden met de extreem beperkte ruimte waarover het drinkwaterbedrijf beschikt. Hierdoor kwamen de meeste horizontaal geïnstalleerde pompen op de markt niet in aanmerking.
De oplossing
Beproefde pompen met de modernste regeltechniek
De storingsanalyse en het nieuwe ontwerp werden toevertrouwd aan ingenieursbureau H2U. Na een uitgebreide evaluatie van de prestatiegegevens en een meting van de energie-efficiëntie van het drinkwaterbedrijf werden de volgende punten geïdentificeerd: Er was geen redundantie, het rendement was ongunstig en er kon niet worden voldaan aan de hoge opvoervereisten, omdat de pompinstallatie niet was ontworpen voor een capaciteit van meer dan 60 m³/h, wat overeenkwam met 15% van het vereiste opvoervolume.
De ingenieurs besloten de pijpleiding en de capaciteiten te wijzigen. Deze wijzigingen werden vervolgens uitgevoerd door A+H Anlagentechnik. De volgende factoren speelden hierbij een centrale rol: De installatie moest flexibeler en energie-efficiënter worden, maar moest tegelijkertijd een hogere redundantie bieden. Met de Multitec V kon de KSB een zeer efficiënte pomp met frequentieregelaar leveren die bovendien volgens de modernste richtlijnen kan worden bediend. Daarnaast kan de pomp verticaal worden geplaatst, waardoor deze perfect is voor kleine ruimten. Met het oog op de kosten-batenverhouding was dit de beste oplossing op de markt.
De gehele drinkwaterinstallatie draait nu op KSB SuPremE-motoren met frequentieregelaar. Het debiet van de pompen wordt geregeld door de frequentieregelaar en kan worden afgelezen op de PumpDrive. De bediening van de frequentieregelaar via een display met meerdere regels is zeer eenvoudig, bovendien kan de frequentieregelaar via Bluetooth worden ingesteld op een smartphone. Ook de gewenste energiebesparing wordt gewaarborgd door het gebruik van de SuPremE-motoren. De frequentieregelaars worden ook gebruikt voor het berekenen van de verwerkte hoeveelheid drinkwater, waardoor het niet nodig is magnetisch-inductieve debietmeters aan te schaffen.
De samenwerking tussen alle partijen is zo goed verlopen dat KSB ook het drinkwaterbedrijf in Vreden heeft omgebouwd met KSB SuPremE PumpDrive 2 en KSB Guard.

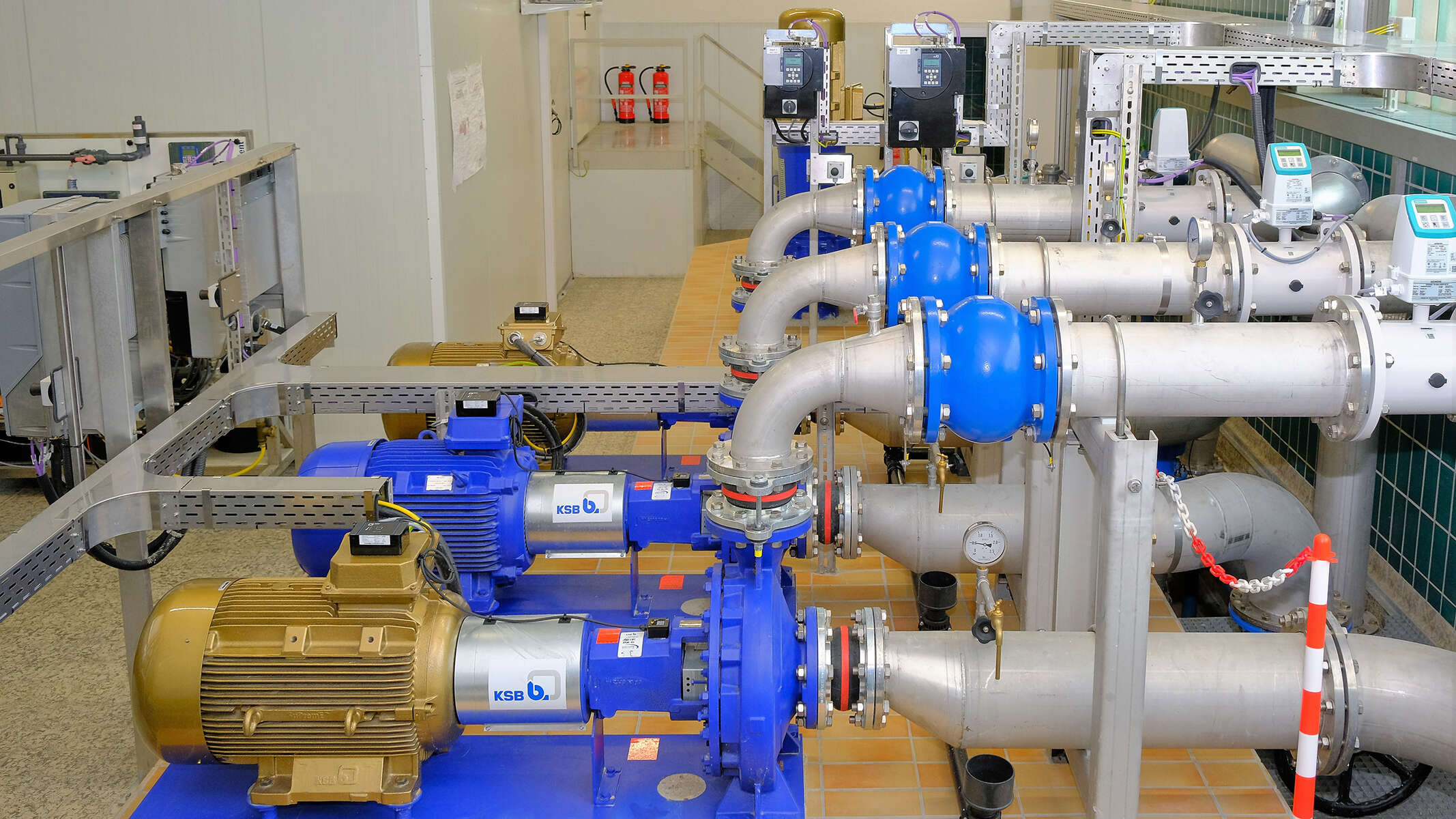

Etanorm-pompen (voor) met PumpMeter, KSB Guard en PumpDrive (achter)
Cijfers | gegevens | feiten
Installatie: Drinkwaterbedrijf
Eindklant: SVS-Versorgungsbetriebe
Projectgegevens:
- 2x Multitec V
- 3x Etanorm
- 5x PumpDrive
- 5x PumpMeter
- 5x KSB Guard
Toegepaste producten
Multitec
Meertraps, horizontale of verticale centrifugaalpomp van het type ledenpomp, in fundatieplaat- en blokuitvoering, met axiale of radiale zuigaansluiting, gegoten radiale waaiers en aan de motor gemonteerd toerenregelsysteem. ATEX-uitvoering verkrijgbaar.
Etanorm
Horizontale pomp met spiraalvormig huis, eentraps, met nominale vermogens en hoofdafmetingen volgens EN 733, met lagerstoel, in procesbouwwijze, met vervangbare asbussen/asbeschermbussen en slijtringen, met op de motor gemonteerde toerenregelsysteem. Met KSB SuPremE, een magneetvrije synchroon-reluctantiemotor (uitzondering: motorgrootten 0,55 kW / 0,75 kW met 1500 min⁻¹ zijn uitgerust met permanente magneten) van efficiëntieklasse IE4/IE5 volgens IEC TS 60034-30-2: 2016, voor bedrijf met toerenregeling type KSB PumpDrive 2 of KSB PumpDrive 2 Eco zonder rotorpositiesensor. Bevestigingspunten volgens EN 50347, maten van de ommanteling volgens DIN V 42673 (07-2011). ATEX-uitvoering verkrijgbaar.
PumpDrive 2/PumpDrive 2 Eco
Zelfgekoelde frequentieregelaar met modulaire opbouw, die een traploze toerentalwijziging van asynchroon- en synchroonreluctantiemotoren via analoge normsignalen, veldbus of bedieningspaneel mogelijk maakt. Door de zelfkoeling van PumpDrive is de montage op de motor, op de muur alsmede in een schakelkast mogelijk. Regeling van maximaal 6 pompen zonder extra regelaar.
KSB Guard
Slimme en uitgebreide bewakingsservice voor pompen en andere roterende machines – 24/7 beschikbaar en fabrikantonafhankelijk. Samen met KSB om voorspellend onderhoud te voorspellen en te profiteren van uitgebreide transparantie, verhoogde beschikbaarheid, meer bedrijfszekerheid en efficiënte werking (van ongeregelde pompen). Belangrijke bedrijfsgegevens zoals trillingen, temperatuur, bedrijfsuren en belastingsstatus (van ongeregelde pompen) kunnen altijd en overal worden opgeroepen met KSB Guard. Indien er ook een afwijking van de normale werking optreedt, wordt er direct een melding verzonden via het KSB Guard webportaal/de app. Daarnaast bieden de experts van het KSB Monitoring Center ondersteuning bij de oorzaakanalyse.
