Engineered pompregelsystemen bij de toonaangevende fabrikant van decorpapier
Een geïntegreerde toerenregeling met slechts één regelaar, zoals KSB die in talloze projecten met succes toepast, stuit bij complexe installatieprocessen vaak op zijn grenzen. Dan is er een intelligent pompregelsysteem nodig dat elk detail in de gaten houdt en op kritieke momenten automatisch en flexibel reageert. De Engineered pompregelsystemen van KSB worden ook gebruikt bij een van 's werelds toonaangevende fabrikanten van decorpapier en zorgen als stille helden op de achtergrond voor een betrouwbare toevoer van vers water.
Een geïntegreerde toerenregeling met slechts één regelaar, zoals KSB die in talloze projecten met succes toepast, stuit bij complexe installatieprocessen vaak op zijn grenzen. Dan is er een intelligent pompregelsysteem nodig dat elk detail in de gaten houdt en op kritieke momenten automatisch en flexibel reageert. De Engineered pompregelsystemen van KSB worden ook gebruikt bij een van 's werelds toonaangevende fabrikanten van decorpapier en zorgen als stille helden op de achtergrond voor een betrouwbare toevoer van vers water.
Het project:
Meerpompenregelsysteem voor Fresh Water Tanks

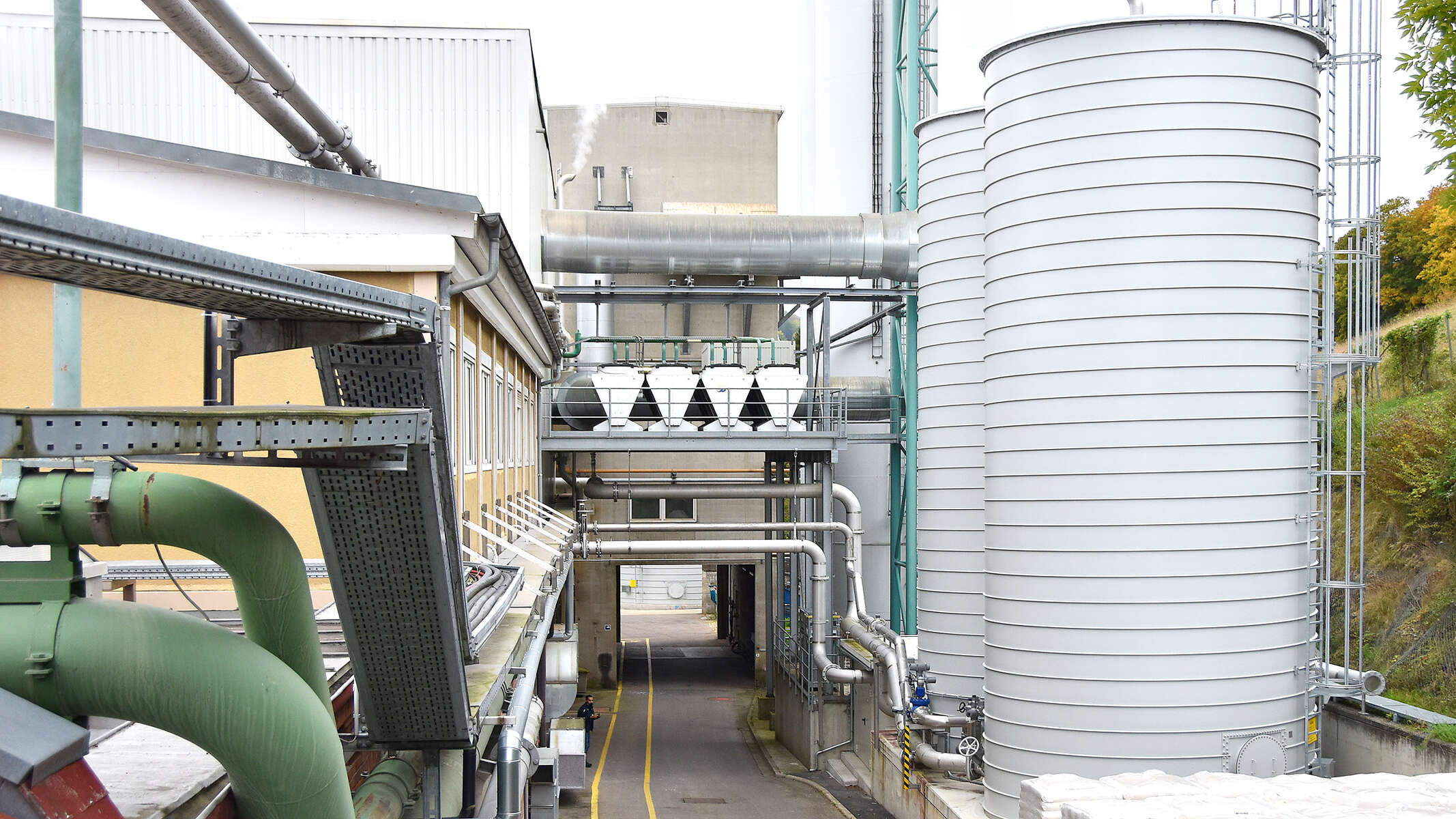

Om de processen voor de papierproductie op de productielocatie in Aalen effectiever en vooral duurzamer te maken, besloot de decorpapierfabrikant Ahlstrom-Munksjö om de hooggelegen reservoirs voor vers water te vervangen door silotanks. Daarvoor moest een meerpompensysteem worden aangeschaft, dat de bedrijfswaterdruk produceert en ook bij sterk wisselende behoeften betrouwbaar kan handhaven.
De klant:
Ahlstrom-Munksjö
Ahlstrom-Munksjö is een van de toonaangevende leveranciers van duurzaam en innovatief vezelmateriaal, gevestigd in Helsinki. Wereldwijd heeft het Fins-Zweedse bedrijf ongeveer 8000 werknemers in dienst. Het productaanbod omvat filtermaterialen, papieren tussenleggers, materialen voor de verwerking van levensmiddelen en dranken, decorpapier, dragerpapier, elektrotechnisch papier, glasvezelmaterialen, medische vezelmaterialen en een groot aantal speciale papiersoorten voor de industrie of voor privégebruik.
Drie pieklastpompen en een zwaklastpomp van de Etanorm-serie
De uitdaging:
Complete automatiseringsoplossing
Gewenst was een complete automatiseringsoplossing, waarin alles op elkaar is afgestemd en direct na de installatie klaar is voor gebruik.
Bovendien moesten op verzoek van Ahlstrom-Munksjö componenten van de firma Siemens worden gebruikt, die moesten harmoniëren met de verschillende KSB-producten en compatibel zijn met het bestaande procesbesturingssysteem.
Een slimme bewakingsoplossing moest bovendien de activiteit van alle pompen bewaken en potentiële onregelmatigheden melden voordat er daadwerkelijk een storing optreedt.
De oplossing:
KSB SupremeServ
Voor KSB SupremeServ behoort het tot de dagelijkse werkzaamheden om complexe meerpompenregelsystemen uit componenten van verschillende fabrikanten samen te stellen tot een overtuigende totaaloplossing. De ingenieurs zijn ook gespecialiseerd in het configureren van heterogene installaties af fabriek, zodat deze in enkele stappen bij de klant kunnen worden opgesteld en in gebruik kunnen worden genomen.
Zo ondervond KSB SupremeServ ook geen problemen bij het combineren van de door Ahlstrom-Munksjö gewenste Siemens-modules met de eigen producten. Drie krachtige Etanorm-pompen worden nu gebruikt om de bedrijfswaterdruk te regelen tot een maximaal verbruik van 600 m³/h. Voor een minder verbruik wordt een kleine Etanorm-pomp geïntegreerd. Zo werken de pompen zonder onderbrekingen of drukpieken, terwijl ze tegelijkertijd energie-efficiënt en slijtvast zijn. De voordruk van het pompsysteem wordt daarbij beïnvloed door het vulniveau en het vullen van de silotanks.
KSB Guard op een Etanorm
De kracht van de meerpompenregelsysteem ligt in de traploze en op de behoefte afgestemde toerenregeling van meerdere pompen via een frequentieregelaar. Het schakelsysteem is universeel inzetbaar voor centrifugaalpompen van alle typen en merken en bestaat uit het bedrijfsklaar geprogrammeerde besturing SIMATIC S7 met interactief display (Simatic HMI) en alle benodigde vermogenscomponenten zoals zekeringen en veiligheidsschakelaar in een volledig bedrade schakelkast. De installatiebesturing is speciaal afgestemd op de toepassing en garandeert de gegevensuitwisseling met het procesbesturingssysteem SIMATIC PCS 7 van de klant.
Veel functies zijn voorbereid; ze kunnen zonder programmeerapparaat eenvoudig via parameters op het bedieningspaneel worden geactiveerd of geblokkeerd en bieden bescherming tegen onjuiste bediening en gevaarlijke bedrijfstoestanden. Automatische bewaking van het gehele pompkenveld is standaard. Het selectieve storingsbeheer van de pompen houdt ook rekening met storingen aan de toevoerzijde met betrekking tot het vulniveau en het vullen van de silotanks. Meetgegevens, zoals capaciteit, druk en temperatuur voor het beheer van de waterhuishouding, kunnen op elk moment worden opgevraagd, evenals de registratie van bedrijfstijden. Voor onderhoud worden begrijpelijke foutmeldingen weergegeven.
KSB Guard Gateway naast de SIMATIC HMI
KSB Guard speelt een belangrijke rol in het preventieve onderhoud dat door Ahlstrom-Munksjö wordt gewenst. De kleine sensormodule die in een paar eenvoudige stappen op elke pomp - ook van andere fabrikanten - kan worden bevestigd, meldt afwijkingen van de normale werking direct, zodat tijdig corrigerende maatregelen kunnen worden genomen.
Via een webportal kunnen geregistreerde gebruikers alle gegevens over de toestand van de pompen, zoals temperatuur, trillingen en belastingstoestand, 24 uur per dag in de gaten houden. Bij optredende afwijkingen worden ze direct via e-mail op de hoogte gebracht. Grotere schades en uitval kunnen zo betrouwbaar worden voorkomen. Dit heeft voor de exploitant van de installatie grote voordelen bij relatief geringe investeringen: meer transparantie, minder uitvaltijd, een betere onderhoudsplanning dankzij concrete gegevens over de toestand en lagere bedrijfskosten.
Net als bij andere complexe projecten leverde KSB alles uit één hand. Eén contactpersoon zorgde ervoor dat de planning, aankoop en configuratie van pompen en pompregeling volledig op de achtergrond werden afgehandeld en dat de software al in de fabriek werd getest.
Vooral het gebruik van de KSB Guard werd door Ahlstrom-Munksjö snel als uiterst effectief erkend. In andere fabrieken van de decorpapierfabrikant zijn nu, in oktober 2021, in totaal 20 KSB Guard in gebruik. En de trend is stijgend.
KSB Guard in een andere installatie van Ahlstrom-Munksjö
Cijfers | gegevens | feiten
Istallatie: watervoorziening bij de productie van papier en golfkarton
Eindklant: Ahlstrom-Munksjö
Toepassingsgebied: vervaardiging van producten op vezelbasis
Projectjaar: 2021
Producten:
1 x Engineered pompregelsysteem voor pompen in bedrijf in frequentieregelaar
3 x Etanorm ETN 150-125-315 30 kW lagedrukcentrifugaalpomp
1 x Etanorm ETN 065-050-200 11 kW lagedrukcentrifugaalpomp
4 x PumpMeter drukopnemer met lokaal display als toebehoren
4 x KSB Guard Kit
1 x KSB Guard Gateway
3 x terugslagklep: SERIE 2000 DN 200 PN16
1 x terugslagklep: SERIE 2000 DN 100 PN16
2 x BOA-CVE H geautomatiseerde regelafsluiter in doorlaatmodel
2 x B6150011 SAR 10.2 AUMA NORM regelaandrijving
Toegepaste producten
Etanorm
Horizontale pomp met spiraalvormig huis, eentraps, met nominale vermogens en hoofdafmetingen volgens EN 733, met lagerstoel, in procesbouwwijze, met vervangbare asbussen/asbeschermbussen en slijtringen, met op de motor gemonteerde toerenregelsysteem. Met KSB SuPremE, een magneetvrije synchroon-reluctantiemotor (uitzondering: motorgrootten 0,55 kW / 0,75 kW met 1500 min⁻¹ zijn uitgerust met permanente magneten) van efficiëntieklasse IE4/IE5 volgens IEC TS 60034-30-2: 2016, voor bedrijf met toerenregeling type KSB PumpDrive 2 of KSB PumpDrive 2 Eco zonder rotorpositiesensor. Bevestigingspunten volgens EN 50347, maten van de ommanteling volgens DIN V 42673 (07-2011). ATEX-uitvoering verkrijgbaar.
PumpMeter
Apparaat voor controle van het bedrijf van een pomp. Het is een intelligente manometer voor pompen met lokale weergave van meetwaarden en bedrijfsgegevens. Het apparaat registreert het belastingsprofiel van de pomp om het eventuele optimaliseringspotentieel voor de verbetering van de energie-efficiëntie en beschikbaarheid te signaleren. Het apparaat bestaat uit twee druksensoren en een weergave-eenheid. De PumpMeter is in de fabriek compleet gemonteerd en voor de desbetreffende pomp geparametreerd. Het apparaat wordt met een M12-stekker op het net aangesloten en is meteen bedrijfsklaar.
KSB Guard
Slimme en uitgebreide bewakingsservice voor pompen en andere roterende machines – 24/7 beschikbaar en fabrikantonafhankelijk. Samen met KSB om voorspellend onderhoud te voorspellen en te profiteren van uitgebreide transparantie, verhoogde beschikbaarheid, meer bedrijfszekerheid en efficiënte werking (van ongeregelde pompen). Belangrijke bedrijfsgegevens zoals trillingen, temperatuur, bedrijfsuren en belastingsstatus (van ongeregelde pompen) kunnen altijd en overal worden opgeroepen met KSB Guard. Indien er ook een afwijking van de normale werking optreedt, wordt er direct een melding verzonden via het KSB Guard webportaal/de app. Daarnaast bieden de experts van het KSB Monitoring Center ondersteuning bij de oorzaakanalyse.
