Le programme de mise à niveau du barrage de Mardi renforce l'approvisionnement en eau du district de la côte centrale de la Nouvelle-Galles du Sud

Améliorer le barrage de Mardi

Le système d'approvisionnement en eau de la côte centrale de la Nouvelle-Galles du Sud (NSW) a subi de nombreuses améliorations au cours de sa longue durée de vie, surtout au cours des dernières décennies, lorsque les travaux d'amélioration ont été presque continus en réponse à la croissance démographique, aux changements de réglementation gouvernementale, aux conditions climatiques variables et nouvelles technologies.

L'un des plus grands projets à avoir été entrepris a été la mise à niveau du barrage Mardi de 45 millions de dollars australiens.

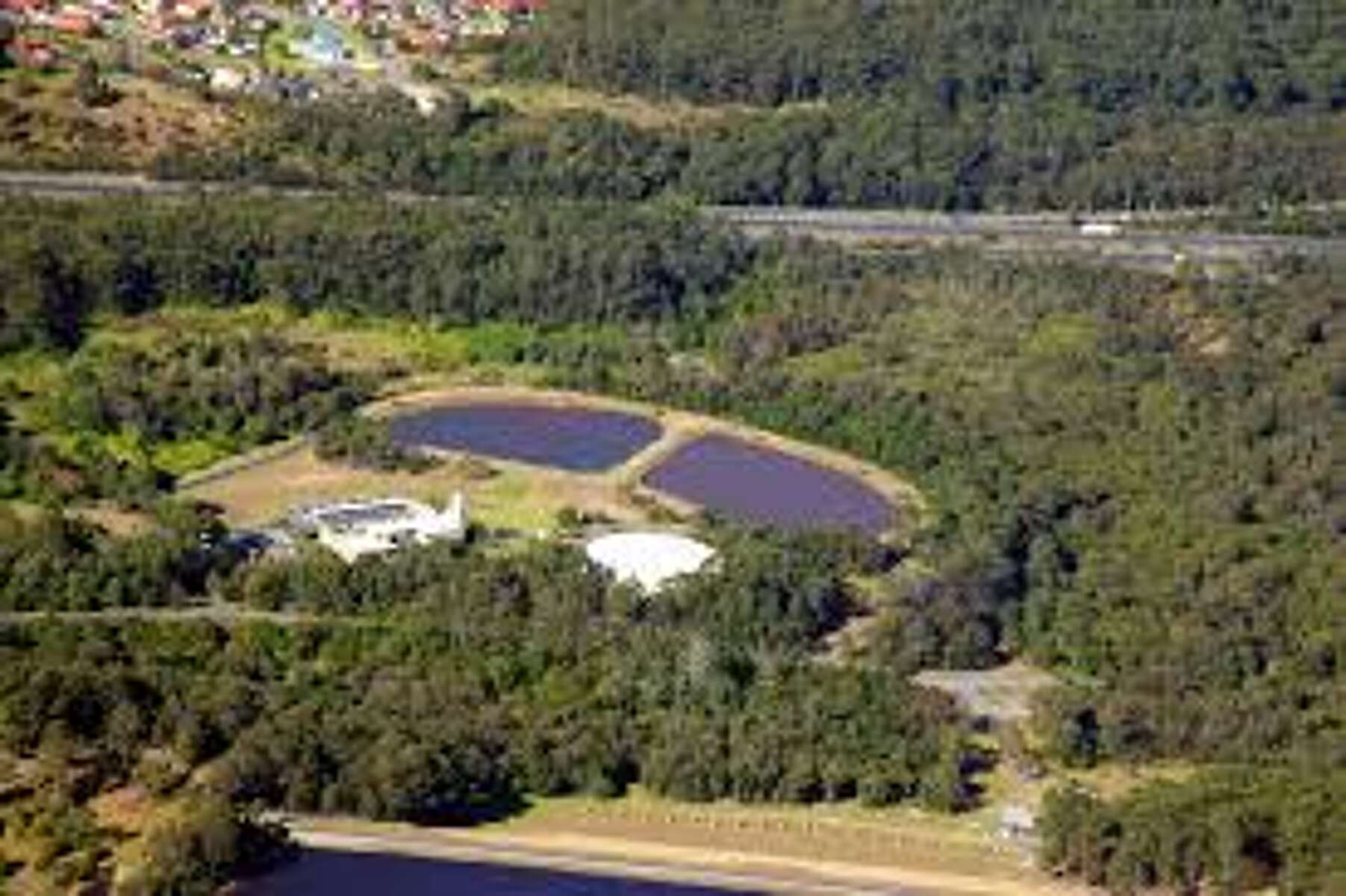

Ayant une capacité de 7,6 milliards de litres, le barrage de Mardi est un barrage de stockage hors rivière situé près de la rivière Wyong. La station de transfert d'eau pompe l'eau du barrage vers les stations d'épuration voisines et la station de pompage à haute pression pompe l'eau des stations d'épuration vers le réseau de distribution et les canalisations associées.

Avec la construction de deux tunnels, l'un de 144 m de long avec un diamètre de 1,8 m et l'autre de 60 m de long avec un diamètre de 1,5 m, plus 250 m de canalisations de grand diamètre et les vannes associées, les deux stations de pompage ont augmenté la capacité de transfert de 100 millions de litres. par jour à 160 millions de litres d'eau traitée par jour.

Baulderstone

Baulderstone a commencé il y a plus de quatre-vingts ans et possède un riche héritage et des relations solides. Baulderstone est l'une des plus grandes entreprises de construction et d'ingénierie en Australie, avec plus de 1400 personnes à travers le pays. Entrepreneurs en ingénierie pour le projet, Baulderstone a spécifié KSB Australia sur la base qu'ils avaient précédemment travaillé ensemble sur la construction de la station de pompage du barrage de Nepean (NSW), fournissant trois pompes 400-635 RDLO avec des moteurs TECO à 4 pôles de 1300 kW.

Fournir des pompes pour la station de pompage de transfert et la station de pompage à haute pression avec des normes élevées

KSB Australie a commencé les travaux préliminaires sur le projet du barrage de Mardi en 2009, faisant des recommandations en réponse aux spécifications établies par les différents entrepreneurs soumissionnant pour le travail. L'équipe du projet a préparé une documentation considérable et approfondie pour tous les entrepreneurs afin qu'ils aient tous les mêmes informations de présentation pour leur client, les conseils de Wyong et de Gosford.

Le barrage de Mardi intègre des systèmes de transfert d'eau et de pompe à haute pression qui ont tous deux été équipés de pompes RDLO de KSB.

Fournit et installe

> trois pompes RDLO 600-600Aw avec moteurs 250kW pour la station de pompage

> trois pompes RDLO 500-860Bw avec des moteurs de 1300kW pour la station de haute levée.

> conseils sur le pompage économe en énergie

Des pompes RDLO pour un fonctionnement fiable et efficace

Le nouveau système de transfert entre le barrage et la station d'épuration de Mardi (MWTP) est capable de fournir 240 ml/jour et permet un éventuel prélèvement futur vers le barrage de Mangrove Creel. La station de pompage à grande hauteur est adjacente au site de la MWTP et est capable de fournir jusqu'à 240 ml/jour de la MWTP au réservoir Tuggerah n° 2 existant et au système de distribution Wyong.

Pour la station de pompage de transfert et la station de pompage à haute pression, toutes les pompes sont dans une configuration de secours à deux fonctions et chacune a une hauteur différentielle de 18 m et une capacité de 1010 l/c. Alors que les deux stations de pompage peuvent facilement répondre à toutes les exigences actuelles, WaterPlan 2050 a prévu que chaque station puisse accueillir une quatrième pompe portant la capacité à 250 millions de litres par jour.

Spécifiées pour le projet par les entrepreneurs en ingénierie Baulderstone, les pompes à volute monoétagées RDLO de KSB ont été développées spécifiquement pour le traitement de l'eau brute, de l'eau propre, de l'eau de service et des fluides de transport avec un minimum de résistance à l'écoulement. En conséquence, ils réduisent les coûts énergétiques et du cycle de vie des systèmes dans lesquels ils sont installés. Ils répondent également à la double exigence de fiabilité et de haute disponibilité.

La fiabilité résulte de l'étanchéité des moitiés de carter par des brides fendues de carter solides au niveau des parties supérieure et inférieure du carter, et une disponibilité élevée est attribuable à l'utilisation de roulements généreusement dimensionnés et de joints d'arbre de haute qualité. Le bon fonctionnement est assuré à tout moment grâce au coude d'aspiration sans vortex optimisé pour le débit et à l'arbre rigide avec une courte portée de palier. Parce que l'arbre est complètement scellé sans marches/filetages dans la zone mouillée, le RDLO offre une transmission de puissance fiable.

"L'industrie australienne de l'eau recherche la fiabilité de ses fournisseurs de pompes et fixe des normes très élevées", commente Mauricio Cle, directeur national de l'eau, KSB Australia Pty Limited. "Chaque service d'eau a ses propres spécifications, mais d'après notre expérience, nous constatons que de nombreux documents de spécifications sont assez similaires et bien que nous essayions de nous conformer autant que possible aux spécifications qui nous sont données, il n'est pas toujours possible de le faire. Si nous ne sommes pas en mesure de nous conformer, nous recommanderons une solution alternative qui énonce très clairement ce que nous avons à offrir et où se situent les différences. En fait, c'est souvent très positif pour nous et un avantage pour le client, car cela nous permet d'introduire de nouvelles idées et technologies, en particulier lorsque les spécifications peuvent refléter des concepts de pensée et de conception plus anciens.

Un exemple fréquemment rencontré par KSB est celui où la spécification des pompes à corps divisé exige des goujons sur les brides afin d'aligner le carter supérieur au carter inférieur. La conception de la pompe KSB RDLO ne nécessite pas la présence de goujons à bride car le carter supérieur et le carter inférieur sont à alignement automatique. Par conséquent, tout ce qui est nécessaire, ce sont des boulons normaux, ce qui rend l'installation et la maintenance beaucoup plus rapides et faciles, et bien sûr, il n'y a pas de goujons à endommager.

« Nous avons également une forte capacité à offrir des conseils en efficacité opérationnelle », poursuit Mauricio Cle. « Par exemple, lorsque nous examinons les spécifications du client, nous étudions toujours l'application pour évaluer son influence sur l'efficacité de la pompe. Avec l'aide de notre service hydraulique en Allemagne, nous pouvons recommander la manière d'atteindre une efficacité optimale à la fois à basse et à haute vitesse de fonctionnement. En adoptant cette approche, le client ne fonde pas sa décision d'achat simplement sur les niveaux d'efficacité qu'il espère atteindre. Même une augmentation de 1 % de l'efficacité peut contribuer à des économies substantielles à long terme, en particulier lorsque plusieurs pompes sont impliquées.

Le projet de barrage de Mardi a rendu le système d'approvisionnement en eau de la côte centrale beaucoup plus flexible en améliorant la vitesse à laquelle l'eau peut être transférée entre les systèmes d'approvisionnement en eau de Wyong et Gosford. Pour KSB Australia, cela a été une nouvelle occasion de démontrer les capacités considérables de l'entreprise en matière d'ingénierie de pompes dans le secteur de l'approvisionnement en eau.

"L'industrie australienne de l'eau recherche la fiabilité de ses fournisseurs de pompes et fixe des normes très élevées", commente Mauricio Cle, directeur national de l'eau, KSB Australia Pty Limited.

Le programme de mise à niveau du barrage Mardi de 45 millions de dollars de la Nouvelle-Galles du Sud donne à KSB la possibilité de démontrer ses compétences en ingénierie de pompes.

Domaine d'application :  Approvisionnement en eau

Contenu de la livraison :

3x pompes RDLO 600-600Aw avec moteurs 250kW pour la station de pompage
3x pompes RDLO 500-860Bw avec moteurs de 1300kW pour la station de haute levée.
