Frequenzumrichter

Ein Frequenzumrichter ist ein elektronisches Gerät, welches aus einem Dreh- oder Wechselstrom eine in Amplitude und Frequenz veränderte Spannung generiert. Diese dient der Verbesserung des Anlauf- und Drehzahlverhaltens von Drehstrommotoren (siehe auch Anlassverfahren). Frequenzumrichter regeln auch die Drehzahlen von Einphasen-Asynchronmotoren, wobei die Bereitstellung der bislang vom Kondensator erzeugten zweiten Phase der Frequenzumrichter übernimmt.

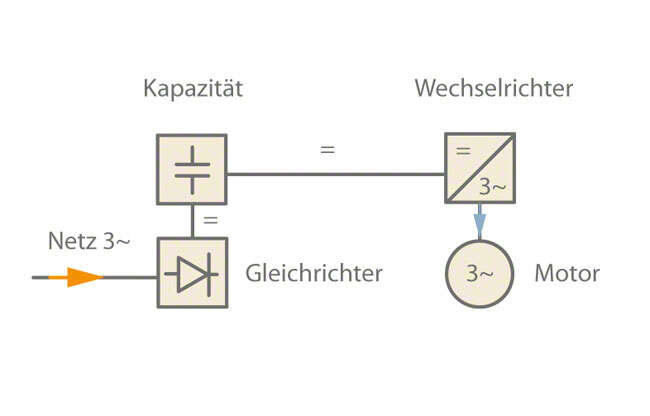

Im Grundaufbau besteht der Frequenzumrichter aus einem Gleichrichter zur Speisung eines Gleichstrom- oder Gleichspannungs-Zwischenkreises und einem aus diesem Zwischenkreis gespeisten Wechselrichter. Der Wechselrichter erzeugt eine Spannung, welche in ihrem mittleren Verlauf der Sinusspannung der gewünschten Frequenz und Amplitude entspricht. siehe Abb. 1 Frequenzumrichter

Beim Betrieb von Drehstrommotoren am Frequenzumrichter können deren Drehzahlen von null bis zur Nenndrehzahl stufenlos erreicht werden, ohne dass das Drehmoment sinkt. Da die Frequenzumrichter starke elektrische Störsignale auf der Motorzuleitung erzeugen, muss diese oft geschirmt werden (siehe Abschirmung). Darüber hinaus kann ein sog. Sinusfilter zwischen Umrichter und Motor für Abhilfe sorgen.
