Flanschform

Die Form der Flansche variiert sehr stark nach Art der Anwendung. So sind sie für nicht formschlüssige Dichtungen glatt oder mit einer Dichtleiste, Vor- und Rücksprung oder Nut und Feder als Dichtfläche vorgesehen. Eine weitere Variante sind O-Ring-Vorsprung und -Nut.

Für formschlüssige Dichtungen können Flansche für Membran-Schweißdichtungen nach DIN 2695 mit einer Abschrägung oder kleinerem Dichtleistendurchmesser und für Linsendichtungen nach DIN 2696 mit Eindrehung geliefert werden.

Die verwendeten verschiedenen Dichtungsarten, Maße, Konstruktionsmerkmale und Werkstoffe fallen nicht in den Geltungsbereich der Europäischen Norm EN 1092 (siehe Flanschnorm).

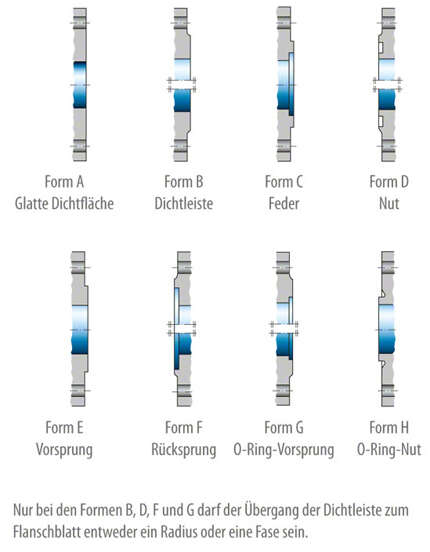

Die Maße von Dichtungen sind in den Normen der Reihe EN 1514 festgelegt. siehe Abb. 1 Flanschform

Flanschformen nach deren Anwendung

  • glatter Flansch zum Löten oder Schweißen
  • loser Flansch
  • Blindflansch
  • Vorschweißflansch
  • Überschieb-Schweißflansch mit Ansatz
  • Gewindeflansch
  • Integralflansch (ein an ein Gehäuse oder Formstück angegossener Flansch)
  • Einsteck-Schweißflansch mit Ansatz
