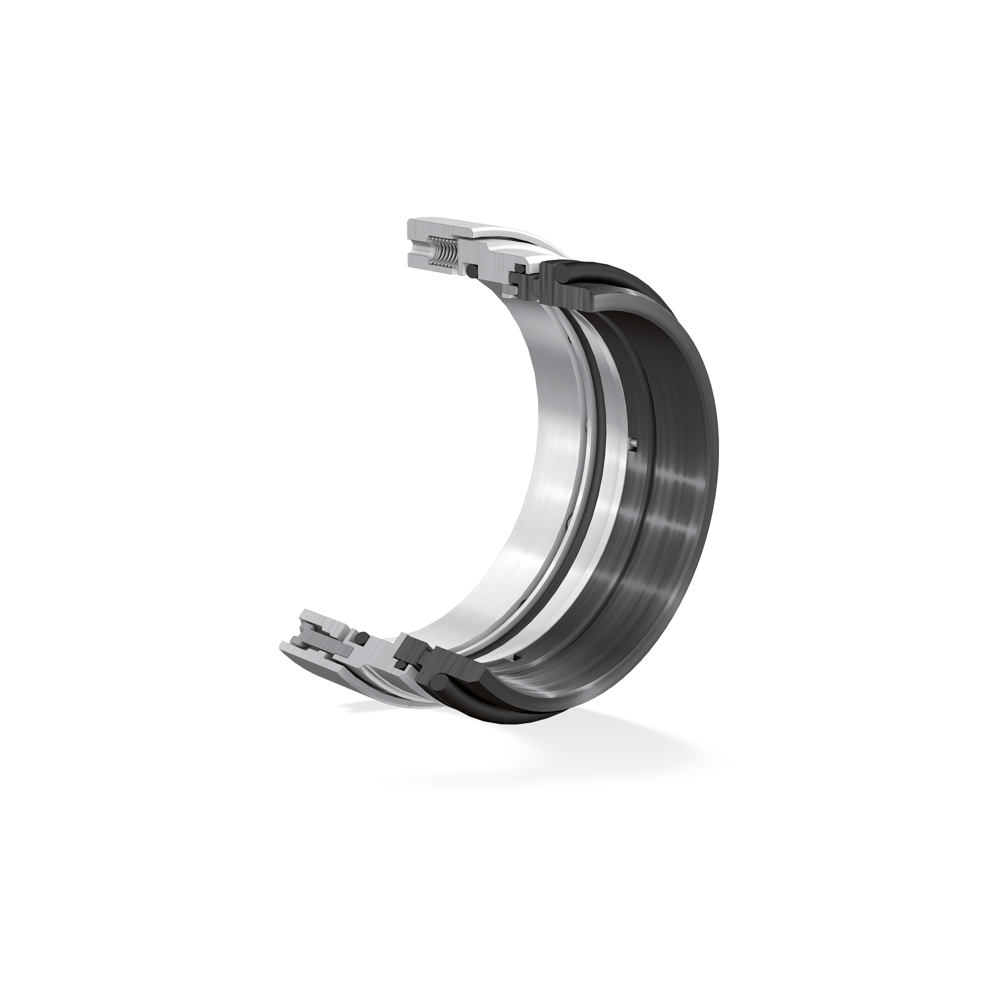

4RD/4RDB Sestavni deli drsno obročnega tesnila

Sestavni deli drsno obročnega tesnila 4RD/4RDB

Za serijo črpalk RDLO. Razbremenjeno komponentno tesnilo z enojnim delovanjem, dinamična sestava.
Spare Parts
Prikaži vse dokumente in prenose

Glavna področja uporabe

  • Neprečiščena voda
  • Čista voda
  • Sanitarna voda

Tehnični podatki

Tesnilo Cartidge
Ne
Izvedba
dinamično
Obremenitveno razmerje
razbrem. drs.obr.tesnilo
Vrsta zatesnitve
enkratno
Najv. dovoljena temperatura sredstva
130 °C

Vaš stik s KSB: Tukaj smo, da nudimo podporo

Potrebujete pomoč pri iskanju prave številke materiala?

Kmalu vam bomo priskrbeli seznam, da boste lahko neposredno oddali naročilo.

Medtem se obrnite na našo službo za podporo:

tel.: +386 1 2528 140

info@ksb.si
Your KSB contact : We’re here to support you

Prednosti

  • Drsni obroč je nameščen v kovinski nosilec drsnega obroča. To zagotavlja enakomerno in stabilno prileganje.
  • Enostavna namestitev, nastavitvena vrednost ni potrebna. Skupaj s pušo za zaščito gredi in tesnilnim pokrovom črpalke je mogoče drsno obročno tesnilo namestiti podobno kot vložek.
  • 4RD – sprejem vrtilnega momenta prek moznika

Tehnični podatki

Najv. dovoljeni aksialni premik
2.5 mm
Najv. dovoljeni aksialni premik
-2.5 mm
Serija sestavnih delov
KSB RDLO [A]
Tesnilo Cartidge
Ne
Najv. dovoljeni dinamični tlak
25 bar
Izvedba
dinamično
Obremenitveno razmerje
razbrem. drs.obr.tesnilo
Vrsta zatesnitve
enkratno
Mtrl metallic compon.mech.seal
1.4501,
1.4571
Mtrl mech.seal spring
2.4610
MAT Str.tes.Izdelek
FKM,
EPDM
MAT Protipotis.obr.Izdelek
Q1 [SIC, DRUCKLOS GESINTERT]
MAT Drsni obr. Izdelek
A,
B,
Q1 [SIC, DRUCKLOS GESINTERT]
Smer vrtenja
ne glede na smer vrtenja
Najv. dovoljena drsna hitrost
16 m/s
Izvedba vzmeti
Skupinska vzmet
Najv. dovoljeni statični tlak
37.5 bar
Najv. dovoljena temperatura sredstva
130 °C
Najm. dovoljena temperatura sredstva
-40 °C
