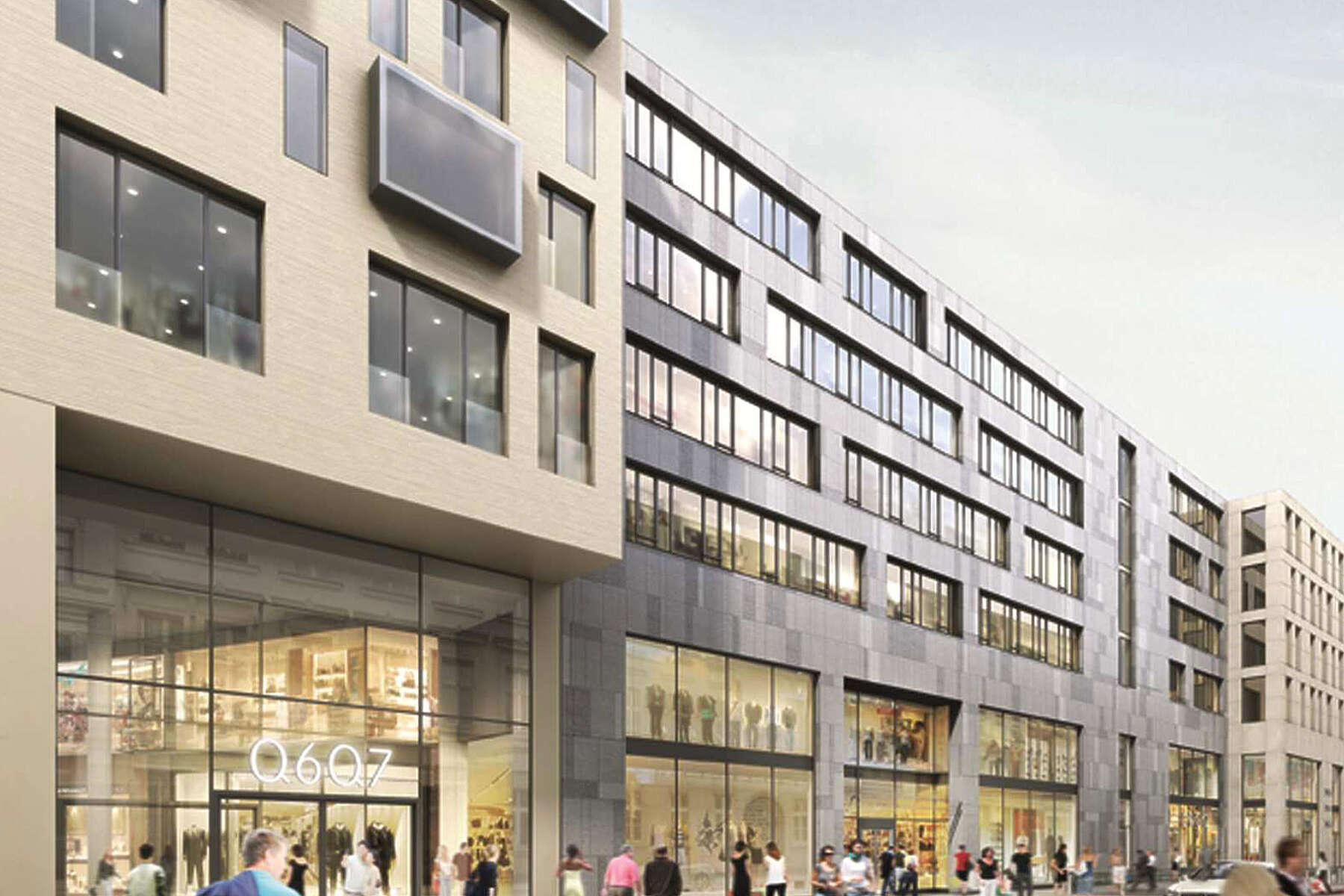

Фасад городского квартала Q 6 Q 7 Мангейма, вид с улицы

Жизненно важная артерия в городском квартале будущего

Возможность оснащения престижных архитектурных объектов – большая честь и вызов для каждой приглашенной компании. Даже если в прошлом удавалось установить важные вехи в многочисленных международных инфраструктурных проектах, как концерну KSB, они обычно остаются вне поля зрения широкой общественности.    Однако в случае квартала Q 6 Q 7 г. Мангейма с полной уверенностью можно сказать, что внимание будет приковано к вопросу обеспечения надежного функционирования всех систем в новом многофункциональном городском квартале.

Проект: техническое оснащений зданий для квартала Q 6 Q 7

Новостройки открытого в 2016 году квартала Q 6 Q 7 обещали большие перспективы: на площади 153000 м² обосновались привлекательные торговые предприятия, предприятия общественного питания и офисные помещения, 4-звездочный отель премиум-класса Radisson Blu, а также современные городские апартаменты и трехэтажный подземный паркинг. Городской квартал был спроектирован как архитектурная доминанта города Мангейма, которая указывает в будущее, а также является магнитом для посетителей региона.

Но за современным фасадом и продуманным оформлением масштабного и по-разному используемого интерьера всегда скрывается невидимый механизм, обеспечивающий комфортное проживание и благоприятную рабочую атмосферу в здании. Центральную роль в жизнеобеспечении нового городского квартала играют системы отопления, кондиционирования, водоснабжения, водоотведения и противопожарного водоснабжения – это именно те сферы, в которых оборудование KSB гарантирует безупречный результат.

Заказчик: DIRINGER & SCHEIDEL и городской квартал Q 6 Q 7 Мангейма

Группа компаний DIRINGER & SCHEIDEL, основанная в 1921 году как строительное предприятие, со штаб-квартирой в г. Мангейме насчитывает 3600 сотрудников.   Во всех секторах строительной отрасли компания D&S является признанным партнером экономики, муниципалитетов и промышленности.

 Как разработчик, застройщик и эксплуатирующая организация D&S реализовала с 2015 года крупнейший на сегодняшний день собственный проект на сумму свыше 300 миллионов евро посредством основанного ею CRM-Center & Retail Management GmbH с кварталом Q 6 Q 7.

Несколько насосов Etanorm с PumpDrive2, трубы, подвески в теплоцентрали

Насосы Etanorm с PumpDrive2 в теплоцентрали

Задача: самые разнообразные продукты «из одних рук»

Значение квартала Q 6 Q 7 для города Мангейма и региона не вызывало сомнений. Все участники должны были слаженно взаимодействовать с целью безупречного функционирования всех систем в день открытия. Длительный контрольный прогон, как в случае с некоторыми проектами, здесь было невозможно осуществить. Кроме того, из-за расположения объекта в центре города были доступны лишь минимальные резервы времени для доставки и установки насосов и трубопроводной арматуры во время четко скоординированного процесса строительства.  Кроме того, в планах разработчика проекта, строительной и эксплуатирующей организации DIRINGER & SCHEIDEL, было привлечение только одного поставщика для различных нужд проекта в квартале Q6 Q7; он должен был самостоятельно и в кратчайшие сроки справляться с объемом и требованиями заказа.

Решение: комплексное портфолио инженерного оборудования зданий

По запросу специалисты KSB смогли представить комплексное портфолио инженерного оборудования зданий. Кроме того, компания предоставляет насосное оборудование и трубопроводную арматуру и услуги для различных областей применения – круглосуточно, 365 дней в году.

В то время как во многих других проектах сильной стороной KSB является адаптация собственной продукции к индивидуальным техническим требованиям заказчика, в случае с кварталом Q 6 Q 7 компания смогла достигнуть высшего мастерства: все необходимые насосы и трубопроводная арматура из широкой производственной линейки стандартного оборудования KSB были изготовлены и доставлены в кратчайшие сроки.  Координацию с различными производителями систем осуществлял один менеджер KSB.

Ответственность, которая возложена на оборудование KSB, очень высока.  Все оборудование для систем отопления, водоснабжения, водоотведения и холодоснабжения торговых предприятий, офисных и жилых помещений, отеля размещено всего в одном центральном пункте, из которого индивидуально исполняется потребность каждого клиента. В течение дня наблюдается резкое изменение потребления со значительными пиками, к которым должны адаптироваться, прежде всего, насосы.  Если бы возникла проблема, она затронула бы весь городской квартал.  В первую очередь, системы кондиционирования и вентиляции торговых помещений, которые посещают тысячи людей, должны функционировать безупречно.

Рука с айфоном, на дисплее KSB Flow Manager для управления PumpDrive2, на заднем плане насосы Etanorm с PumpDrive2

KSB Flow Manager: доступ ко всем важным параметрам PumpDrive2

В особенности в отношении производительности насоса, которая требует постоянной адаптации к изменяющейся потребности, специалисты KSB смогли прибегнуть к компонентам, зарекомендовавшим себя во многих аналогичных проектах: преобразователи частоты PumpDrive2, смонтированные на двигателе, в различных ситуациях способны обеспечить точную адаптацию производительности насосов к соответствующей потребности.  Положительный сопутствующий эффект: экономия электроэнергии до 60% и снижение затрат за жизненный цикл.

Фактический объем поставки насосов и трубопроводной арматуры также внушителен: в общей сложности 14 насосов Etaline и 13 насосов Etanorm –  каждый насос оснащен PumpDrive2 – отвечают за бесперебойное теплоснабжение, подачу свежего воздуха и холодоснабжение. Кроме того, применяется 31 насос Calio.  Для водоотведения  используются 13 установок для подъема сточных вод Compacta и 8 погружных насосов Ama Drainer с Ama-Drainer Box.  Повышение давления питьевой воды осуществляется при помощи 4 систем повышения давления Hyamat SVP. В случае возникновении пожара настенные гидранты системы пожаротушения будут надежно снабжаться водой для тушения пожара от системы повышения давления Hya-Duo D FL.   Более 400 затворов, клапанов и прочей трубопроводной арматуры серии BOA обеспечивают надежное перекрытие и дросселирование потоков.

Ввод в эксплуатацию выполнили специалисты регионального сервисного центра KSB. В целом, в квартале Q 6 Q 7 нашло применение множество продуктов KSB, которые хорошо зарекомендовали себя в выбранном сочетании.

Настройка PumpDrive2 осуществляется вручную непосредственно на панели управления

Настройки PumpDrive2 можно выполнить непосредственно на оборудовании

Цифры I Даты I Факты

Область применения: инженерное оборудование зданий

Заказчик: DIRINGER & SCHEIDEL и квартал  Q 6 Q 7 города Мангейма

Данные проекта:

31 насос Calio (отопление/холодоснабжение)
14 насосов Etaline с PumpDrive2 (отопление/холодоснабжение)
13 насосов Etanorm с PumpDrive2 (отопление/холодоснабжение)
13 установок Compacta (водоотведение/канализация)
8 насосов Ama Drainer с Ama-Drainer Box (водоотведение/канализация)
4 установки Hyamat SVP (повышение давления, питьевая вода)
1 установка Hya Duo D FL (повышение давления, настенные гидранты)
около 400 единиц затворов, клапанов и прочей трубопроводной арматуры (серия BOA)
Ввод в эксплуатацию при помощи специалистов региональной сервисной службы KSB
