Substituição do anel de vedação das válvulas Danais
Questão: Possuo algumas válvulas de borboleta KSB-AMRI de vedação metal-metal, modelo Danais DN 150 num circuito de vapor e necessitava que me informassem qual o procedimento a utilizar para a substituição do anel de vedação destas válvulas.
Resposta: As válvulas de borboleta com vedação metal-metal - também designadas por válvulas de eixo excêntrico - são utilizadas em aplicações especiais com requisitos muito especiais (temperaturas entre –50ºC e +260ºC, circuitos de vácuo, circuitos de vapor, fluidos com componentes abrasivos, etc.) garantido uma eficiência de estanquecidade a 100%. Embora seja um tipo válvula com maior complexidade que as válvulas de borboleta de veio concêntrico, algumas operações de manutenção são mais fáceis de efectuar, como é o caso da substituição do anel de vedação metálico.
Para tal, basta que se efectue uma de 2 operações conforme a seguir descrito/ilustrado:

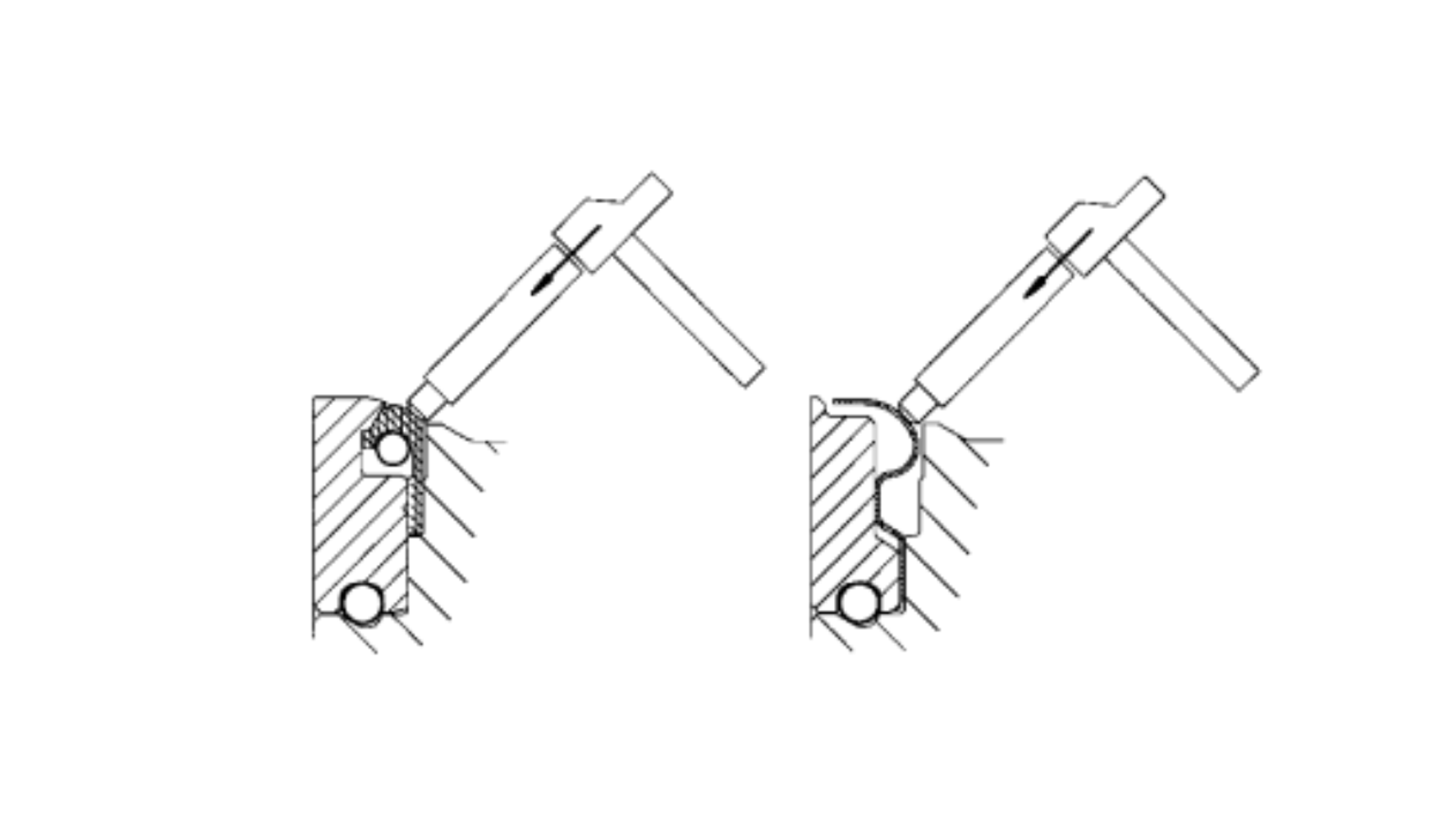

1-Utilização de um punção em bronze:
Através da aplicação de uma pancada forte na sede (peça 144-1) até que a flange de aperto (peça 72-3), a sede (peça nº 144-1) e o anel interior (peça 932) sejam removidos.
2-Utilização de uma cunha de borracha
Com a borboleta ligeiramente aberta, insira uma cunha de borracha entre a borboleta e a sede da válvula. Ao fechar novamente a válvula, a flange de aperto será facilmente removida.
