Efficiëntie in de afvoer van afvalwater van de Philharmonie de Paris
De Philharmonie de Paris is baanbrekend geweest onder de culturele instellingen van wereldniveau - en SRL-opvoerinstallaties en drukverhogingsinstallaties van KSB hebben hieraan een belangrijke bijdrage geleverd.
De Philharmonie de Paris is baanbrekend geweest onder de culturele instellingen van wereldniveau - en SRL-opvoerinstallaties en drukverhogingsinstallaties van KSB hebben hieraan een belangrijke bijdrage geleverd.
Het project:
Afvoer van afvalwater in de Philharmonie de Paris

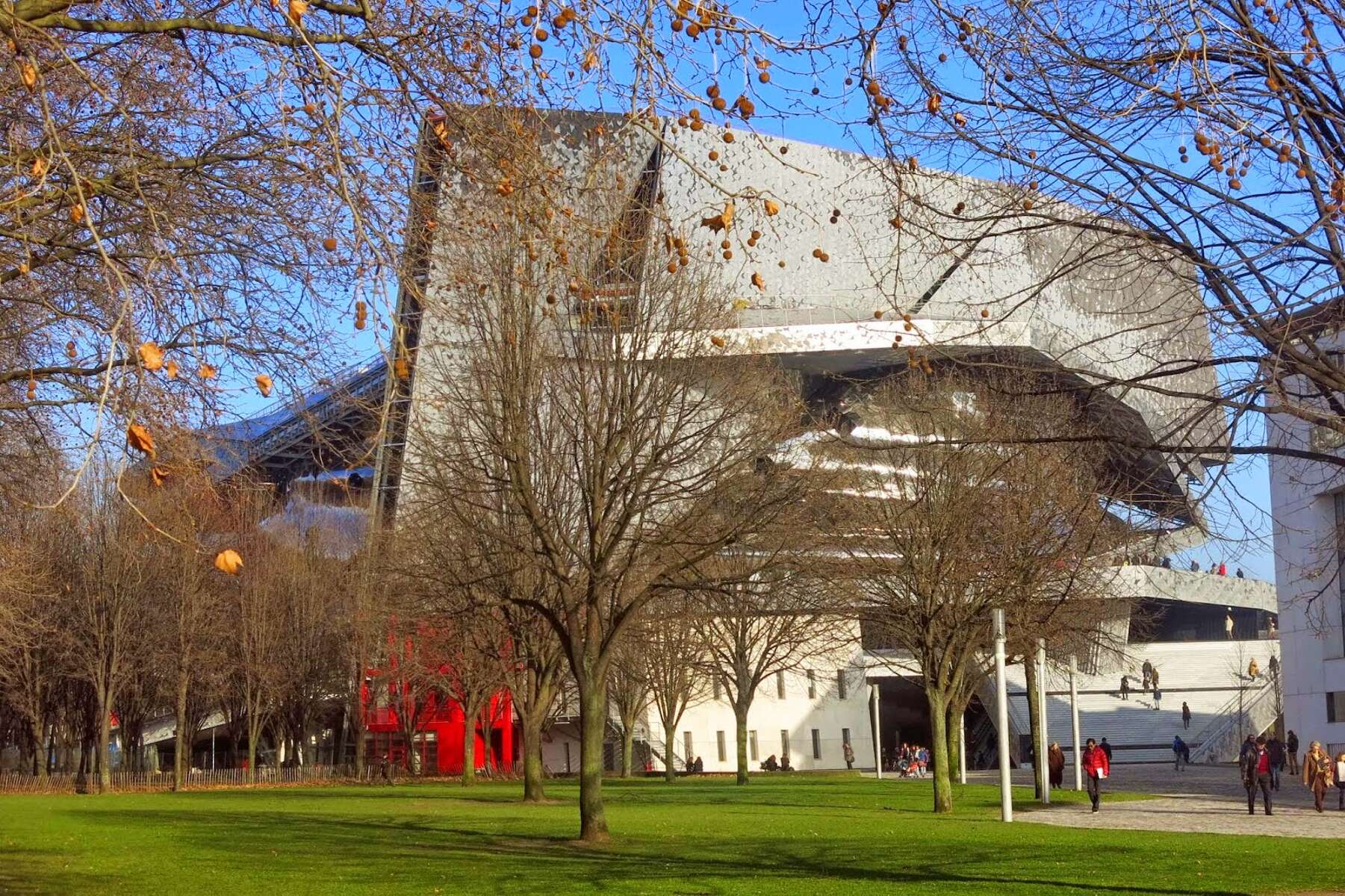

Parijs heeft vele herkenningspunten en architectonische iconen. Het nieuwste bouwkundige meesterwerk is de in 2015 geopende Philharmonie de Paris. De concerthal bevindt zich in de Pantin-tuinen en is 37 m hoog. Een om het gebouw 'gewikkelde' aluminium afdekking vormt het dak, dat ca. 52 m hoog is. De Philharmonie heeft een oppervlak van 100 m bij 330 m en bestaat uit elf overlappende niveaus van verschillende hoogte, negen verdiepingen en twee souterrains.
De klant:
Gezamenlijk watervoorzieningsproject met Groupe JULES CUNIN
In samenwerking met het bedrijf Jules Cunin S.A. (Epinal) bouwde KSB Frankrijk de uitgebreide infrastructuur van de Philharmonie voor transport van afvalwater, watervoorziening en drinkwaterdistributie. Via het systeem wordt bovendien regenwater van het 22.000 m² grote dak opgevangen en hergebruikt voor groenvoorzieningen en reinigings- alsmede onderhoudsdoeleinden.
De uitdaging:
Watervoorziening en afvoer van afvalwater in bijzondere omstandigheden
Bij de planning van de watervoorziening en het transport van afvalwater moesten diverse ecologische uitdagingen het hoofd worden geboden. Het ontwerp van de concerthal volgde namelijk een ecologische benadering conform de Franse norm voor duurzaam bouwen, Haute Qualité Environnementale (HQE).
Vanwege de onregelmatige vorm van het gebouw, honderden waterafnamepunten en ca. 30 kilometer leidingen met fluctuerende waterbehoefte was een robuuste oplossing nodig voor de watervoorziening en de afvoer van afvalwater.
Er moest niet alleen rekening worden gehouden met debietfluctuaties in de leidingen en in de afvoer van afvalwater, maar ook belangrijke aspecten zoals esthetiek, geurbestrijding, eenvoudig dagelijks onderhoud en systeemveiligheid.
Naast piektijden bij hoge bezoekersaantallen, waarin de belasting van alle afvalwaterinstallaties hoog is, zorgt de in de loop van de dag fluctuerende bezoekersstroom voor onregelmatig gebruik, zodat het gehalte aan vaste stoffen soms zeer hoog en soms zeer laag kan zijn. Dankzij de SRL-opvoerinstallaties van KSB wordt het risico op verstoppingen echter nagenoeg geëlimineerd.
De oplossing:
SRL-opvoerinstallaties en drukverhogingsinstalaties van KSB
De Philharmonie de Paris is een innovatief, milieuvriendelijk en energie-efficiënt gebouw, waarbij ook de watervoorziening, de bijbehorende systemen en het onderhoud ervan hoge prioriteit hebben gekregen.
Voor het transport en de afvoer van afvalwater installateerde KSB een SRL-opvoerinstallatie. Omdat SRL-systemen van KSB compact, geurloos, onderhoudsarm, robuust en betrouwbaar zijn, zijn ze ideaal voor de omstandigheden en de beperkte ruimte van het gebouw. Dankzij de modulaire constructie kunnen ze door de nauwe openingen van de schachten worden gebracht en ter plekke worden gemonteerd.
Er zijn drie SRL-opvoerinstallaties geïnstalleerd, die elk uit twee pompen met frequentieregelaars voor de toerenregeling bestaan en media met vaste stoffen alsmede regenwater transporteren. De waaiers en huizen van de Amarex KRT-pompen garanderen de ongehinderde doorstroming van vloeistoffen met vaste stoffen. De opstelling in de schacht en de gesloten pompuitvoering voorkomen dat geuren en gassen ontstaan, omdat het afvalwater dat door de leidingen stroom zich niet ophoopt. Het onderhoudspersoneel hoeft bovendien niet meer met vuilwater te werken.
Voor de Philharmonie de Paris zijn pompen, die zich aanpassen aan de behoefte en daardoor minder energie verbruiken, bijzonder belangrijk voor een HQE-certificering. Om de 500 afnamepunten van hygiënisch water bij constante druk te voorzien, worden KSB SuPremE-IE4-motoren gebruikt. Na de succesvolle ontwikkeling verbetert de KSB SuPremE-IE4-motor het aanbod voor hygiënische watervoorziening nog meer en voldoet aan de eisen voor de HQE-certificering. Daarmee wordt voor de eerste keer in Frankrijk een KSB-drukverhogingsinstallaite voor dit type toepassing gebruikt, die door dit zeer efficiënte motortype wordt aangedreven.
Surpresschrom Classic-drukverhogingsinstallatie met door KSB SuPremE-IE4-motoren aangedreven pompen
Cijfers | gegevens | feiten
Locatie: Philharmonie de Paris, Frankrijk
Toepassing: Afvalwatertechniek
Gebruikte producten:
Amarex KRT
SuPremE-IE4-motoren
Gebruikte producten
KSB SuPremE
IEC-compatibele, sensorloze, magneetvrije synchroon-reluctantiemotor (uitzondering: motorgrootten 0,55 kW / 0,75 kW met 1500 min⁻¹ zijn uitgevoerd met permanentmagneten) van rendementsklasse IE4/IE5 (Super/Ultra Premium Efficiency) volgens IEC TS 60034-30-2:2016, voor bedrijf met toerenregelsysteem KSB PumpDrive 2, PumpDrive 2 Eco of PumpDrive R. Geschikt voor aansluiting op een 3-fasig spanningsnet 380-480 V (via PumpDrive). De bevestigingspunten voldoen aan EN 50347, waardoor IEC-normmotor-compatibel gebruik en de volledige uitwisselbaarheid met IE2- of IE3-asynchroon-normmotoren gegarandeerd is. De maten van de ommanteling liggen binnen de door DIN V 42673 (07-2011) voorgestelde grenzen voor IE2/IE3-motoren. Regeling van de motor vindt plaats zonder rotorpositiesensor. Het rendement van de motor is ook bij 25 % van het nominale vermogen en een kwadratische karakteristiek van de koppel-toerental-grafiek > 95 % van het nominale rendement. De uitvoering van de motor is magneetvrij, de zogenaamde "zeldzame aarden" zijn bij de productie niet gebruikt. De productie van de aandrijving is duurzaam en milieuvriendelijk.
Amarex KRT
Horizontale of verticale, eentraps dompelmotorpomp als blokpompaggregaat met verschillende waaiervormen van de volgende generatie, in natte opstelling of voor droge opstelling, vast of verplaatsbaar met energiezuinige motor en verkrijgbaar in explosieveilige uitvoering.
