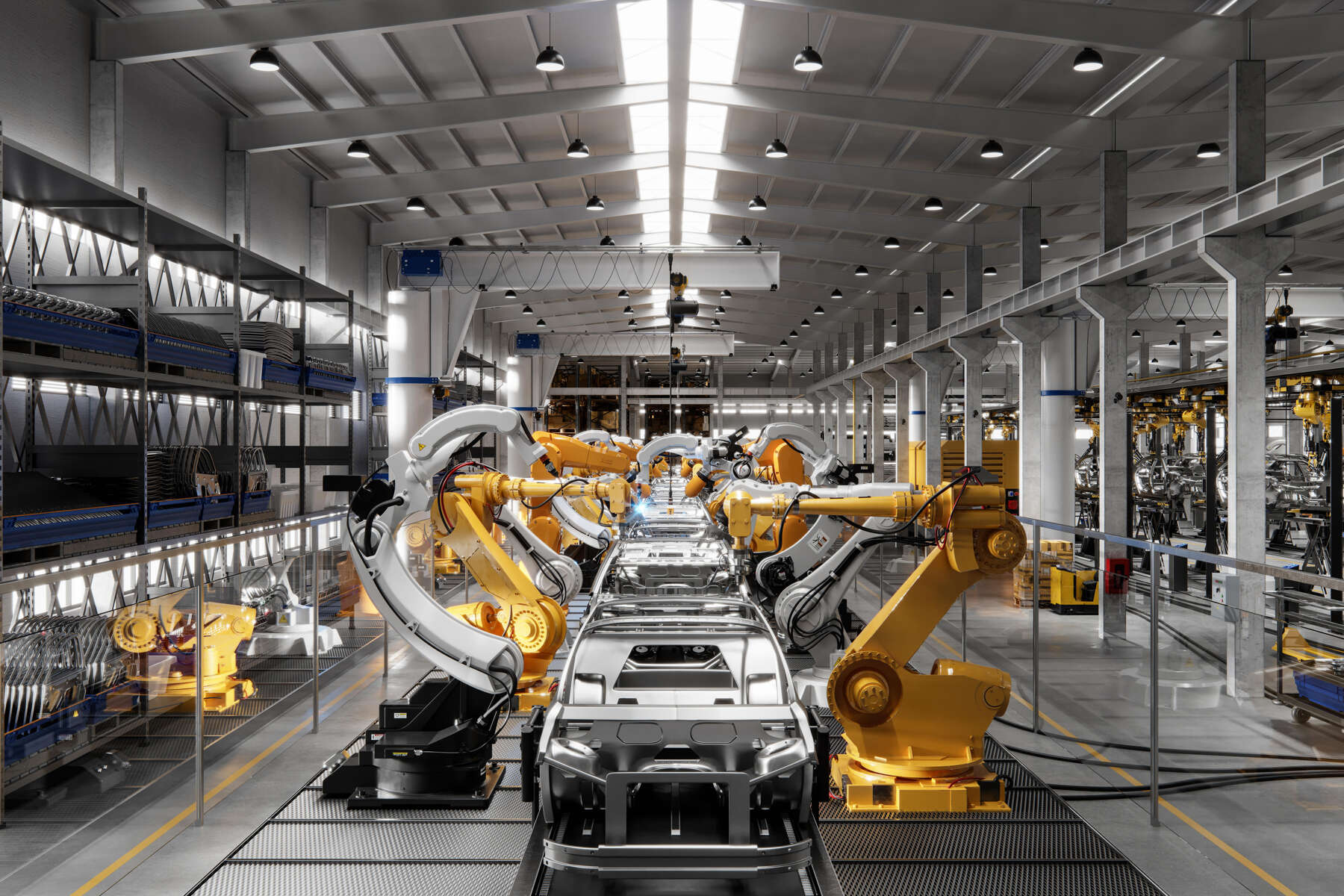

System Efficiency Service voor verhoging van het rendement: assemblagehal van een autofabrikant
3 min read

SES System Efficiency Service® bracht een slecht rendement aan het licht

Bij een toeleverancier voor de automobielindustrie moest een energie-efficiëntieanalyse de vereisten van de installatie voor de toevoer van koelsmeermiddel transparant maken en oplossingen aandragen om het rendement te verbeteren.

Bij een toeleverancier voor de automobielindustrie moest een energie-efficiëntieanalyse de vereisten van de installatie voor de toevoer van koelsmeermiddel transparant maken en oplossingen aandragen om het rendement te verbeteren.

De uitdaging:

Duurzame efficiëntieverbetering

Vijf identieke centrifugaalpompen – waarvan één toerengeregeld – circuleren in parallel bedrijf koelsmeermiddel in een open circuit. Het pomprendement lag tussen 58 en 65%.
De uitgebreide systeemanalyse bracht aan het licht: alle machines werden aan perszijde gesmoord, waardoor drukverliezen tot 1 bar ontstonden. Ondanks een schommelende belasting van de installatie bleef het toerental van de geregelde pomp voor twee derde van de bedrijfstijd constant. In het resterende derde deel werd het toerental verlaagd, maar echter zo sterk dat er een ontoelaatbaar bedrijf bij hoeveelheid nul was. Bovendien was er in regelmatige intervallen, namelijk om de 30 minuten, op alle pompen het wegvallen van druk te zien. Tegelijkertijd namen de trillingen op de pomp 1 en 2 aanzienlijk toe. Dit wees op het aanzuigen van schuim.

De oplossing:

Vervanging van de pompen met toerenregeling

Aangezien de klant de capaciteit met ongeveer 10% wilde verlagen, adviseerde KSB de bestaande pompen te vervangen door vijf Etanorm 125-100-200 met 55 kW-IE3-motoren inclusief PumpDrive-regeling. Waar nu nog slechts vier aggregaten bij een lagere druk het continubedrijf overnemen, wordt pomp nummer 5 voor redundantie aanbevolen. Door deze optimalisatiemaatregel kon tot 28,5% aan energie worden bespaard. De oplossing overtuigde: de klant bracht de optimaliseringsaanbevelingen met KSB in de praktijk.

Vijf identieke pompen met spiraalvormig huis zorgen voor de circulatie van koelsmeermiddel.

Vijf identieke pompen met spiraalvormig huis zorgen voor de circulatie van koelsmeermiddel.

Het resultaat:

Afschrijving van de modernisering al na 1,6 jaar

Op basis van de resultaten van de analyse konden de pompen en de toerenregeling optimaal worden afgestemd op de installatievereisten.

Grafiek: Bedrijfsgegevens geregelde pomp

Bedrijfsgegevens van de geregelde pomp in de oude installatie, vaker in bedrijf bij hoeveelheid nul

Cijfers | gegevens | feiten

Toepassingsgebied: installatie voor koelsmeermiddel

Projectjaar: 2015

Projectduur: 1 maand

  • Energiekosten per jaar vóór de optimalisatie: € 146.494
  • Energiekosten per jaar met nieuwe pompen incl. toerenregeling: € 104.701
  • Besparing per jaar: € 41.793
  • Kosten voor pompen incl. toerenregeling: € 65.624
  • Afschrijvingstijd: 1,6 jaar
  • Energiebesparing: 417.932 kWh
  • Besparing CO₂: 237 t


Toegepaste producten

PumpDrive R (KSB202)

PumpDrive R (KSB202)

Zelfgekoelde frequentieregelaar met modulaire opbouw, die een traploze toerentalwijziging van asynchrone en synchrone reluctantiemotoren via analoge normsignalen, veldbus of bedieningspaneel mogelijk maakt. Door de zelfkoeling van de PumpDrive R is montage aan de wand en in een schakelkast mogelijk. Regeling van maximaal 6 pompen zonder extra regelaar. Ten opzichte van de PumpDrive 2 wordt het vermogensraster bij de PumpDrive R tot een nominaal vermogen van 250 kW (standaard)/1400 kW (op aanvraag) verhoogd.
