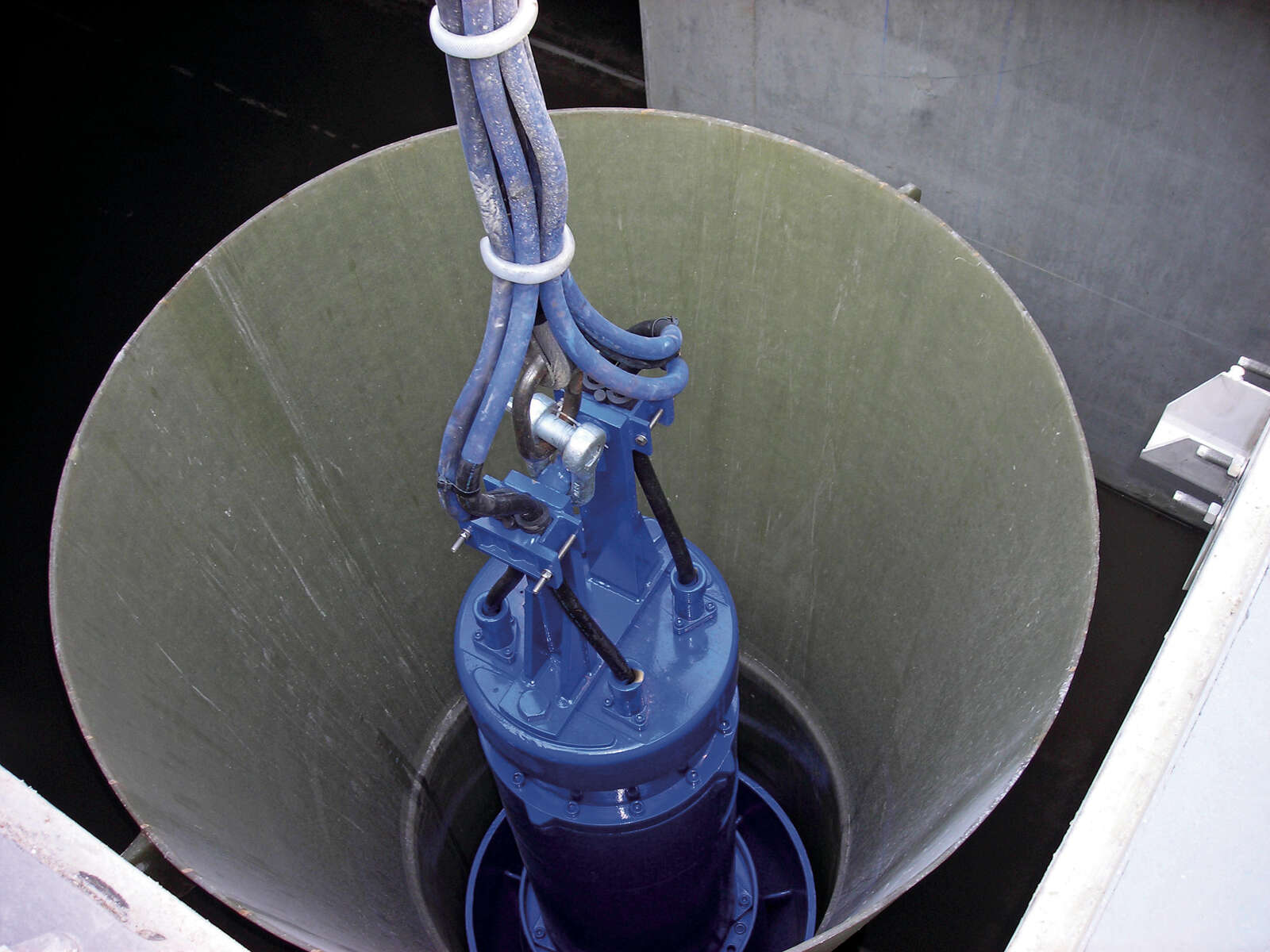

Het plaatsen van een Amacan in de schachtbuis
5 min read

Betaalt zich in vele opzichten terug: het gebruik van onderwaterpompen

Slank, kostenefficiënt en technisch geavanceerd: de buisschachtpompen van KSB zijn dankzij hun slanke constructie bijzonder geschikt voor smalle schachten in de meest uiteenlopende toepassingen, zoals afvalwaterbehandeling, hoogwaterbeveiliging of viskwekerijen.

Slank, kostenefficiënt en technisch geavanceerd: de buisschachtpompen van KSB zijn dankzij hun slanke constructie bijzonder geschikt voor smalle schachten in de meest uiteenlopende toepassingen, zoals afvalwaterbehandeling, hoogwaterbeveiliging of viskwekerijen.

Bespaart ruimte en kosten: inbouw in de buisschacht

De planning van pompstations is de afgelopen decennia aanzienlijk veranderd. Waar mogelijk wordt tegenwoordig in plaats van een conventionele, droog opgestelde pompinstallatie eerder een plaats- en investeringssparende dompelpompinstallatie gebruikt. De voordelen voor exploitanten liggen voor de hand: lagere energiekosten in combinatie met kosteneffectieve montage- en onderhoudswerkzaamheden.

De voor dergelijke projecten ontwikkelde Amacan-dompelpompen van KSB worden voor de montage in een buisschacht neergelaten, die overeenkomt met de pompgrootte. De pomp vindt automatisch zijn definitieve installatiepositie in de speciaal ontworpen conische zitting.

Energie-efficiënte motoren, optimaal op elkaar afgestemde motor-hydraulische combinaties en diverse materiaalcombinaties completeren het brede toepassingsgebied van deze serie.

De Amacan-pompen van KSB worden bijvoorbeeld gebruikt in pompstations voor bewatering en afwatering, waterleidingstations, zuiveringsinstallaties, krachtcentrales of ook in de industriële watervoorziening en bij bescherming van het oppervlaktewater en rampenbestrijding. In deze sectoren zijn ze bijzonder geschikt voor het verpompen van ongezuiverd water en zuiver water, bijvoorbeeld grondwater, regenwater en rivierwater, alsmede mechanisch voorgereinigd afvalwater en actief slib.

Voor hoge hydraulische prestaties en meer efficiëntie: compacte dompelpompen

Het gebruik van onderwaterpompen heeft verschillende voordelen, waaronder lagere bouwkosten voor gebouwen en minder mechanische interfaces, zoals de afwezigheid van scharnierassen en hydraulisch-motorische combinaties die optimaal zijn afgestemd op het bedrijfspunt.

De in de pomp geïnstalleerde bewakingssensoren voor trillingen, motor- en lagertemperatuur en lekkagebewaking voldoen aan de huidige eisen van de moderne pomptechniek. Dankzij dergelijke moderne concepten kan de exploitant de service- en onderhoudsintervallen beter en dus kosteneffectiever plannen.

Dompelpompen van KSB: Amacan K met kanaalwaaier

Schematische tekening van een KSB-dompelpomp Amacan K met kanaalwaaier

KSB-dompelpomp Amacan K met kanaalwaaier

Als nat opgestelde, eentraps dompelpomp met één stroomrichting in buisschachtuitvoering beschikt de Amacan K met kanaalwaaier over een relatief eenvoudige constructie. Ze is optimaal geschikt voor het verpompen van voorgereinigd, chemisch neutraal vuil-, industrie- en afvalwater zonder klitvorming, van door zeven of een overloopdrempel gereinigde media, en ook als pomp voor afvalwater, gemengd water en actief slib in zuiveringsinstallaties en pompstations voor bewatering en afwatering.

De installatie van de pompbuisschachten is mogelijk zonder speciale instroomkamer en scheidingswanden tussen de pompen. Wel moet er op worden gelet dat de zijdelingse afstanden tot de constructie of tussen de pompen en de achterwandafstand worden aangehouden, zodat de pompen elkaar niet kunnen beïnvloeden.

Dompelpompen van KSB: Amacan S met halfaxiale waaier

Schematische tekening van een KSB-dompelpomp Amacan S met halfaxiale waaier

KSB-dompelpomp Amacan S met halfaxiale waaier

De Amacan S met halfaxiale waaier is ook een nat opgestelde dompelpomp, die in buisschachtuitvoering in pompstations voor bewatering en vuilwaterafvoer, in de algemene watervoorziening en in de bescherming van het oppervlaktewater en de rampenbestrijding wordt gebruikt.

Dompelpompen van KSB: Amacan P met axiale propeller

Schematische tekening van een KSB-dompelpomp Amacan P met propeller

KSB-dompelpomp Amacan P met axiale propeller

Het toepassingsgebied van nat opgestelde, eentraps dompelpompen met één stroomrichting in buisschachtuitvoering zoals de Amacan P met axiale propeller is veelzijdig: in pompstations voor bewatering en vuilwaterafvoer, als regenwaterpomp in pompstations voor neerslag, als pomp voor ongezuiverd water en schoon water in waterleidingstations en zuiveringsinstallaties of als koelwaterpomp in krachtcentrales en industrie resp. voor de industriële watervoorziening. De dompelpomp is bijzonder geschikt voor gebruik in de bescherming van het oppervlaktewater en rampenbestrijding en in de aquacultuur.

Schematische tekeningen van de waaiervormen van de Amacan-serie

KSB-waaiervormen van de Amacan-serie

1 Kanaalwaaier
2 Half axiale waaier
3 Propeller

Drie waaiervormen: geoptimaliseerd voor het verpompen van verschillende media

Welke waaiervorm het meest geschikt is voor de betreffende toepassing hangt vooral af van de aard en samenstelling van het te verpompen medium (zie afbeelding "Aanbevelingen voor te verpompen media") en van de gewenste toepassing. Tot dusverre hebben dompelpompen in buisschachtuitvoering hun waarde bewezen in de meest uiteenlopende toepassingen.

Selectiegrafiek voor de KSB-pompserie Amacan K

Selectiegrafiek voor de KSB-pompserie Amacan K

Selectiegrafiek voor de KSB-pompserie Amacan S

Selectiegrafiek voor de KSB-pompserie Amacan S

Selectiegrafiek voor de KSB-pompserie Amacan P

Selectiegrafiek voor de KSB-pompserie Amacan P

Overzicht: aanbevelingen voor te verpompen media

Diverse te verpompen media voor de Amacan in het overzicht

Vind de juiste selectiegrafiek voor de betreffende waaiervorm

Op basis van de materiaalvarianten en de drie verschillende waaiervormen (kanaalwaaier, halfaxiale waaier en propellerwaaier) is er een breed toepassingsgebied voor deze serie. Met behulp van de pompdocumentatie kunt u al een voorselectie maken op basis van uw toepassing. Wij adviseren u graag over de details van de verdere planning voor uw toepassing om een optimale pompkeuze te garanderen.
