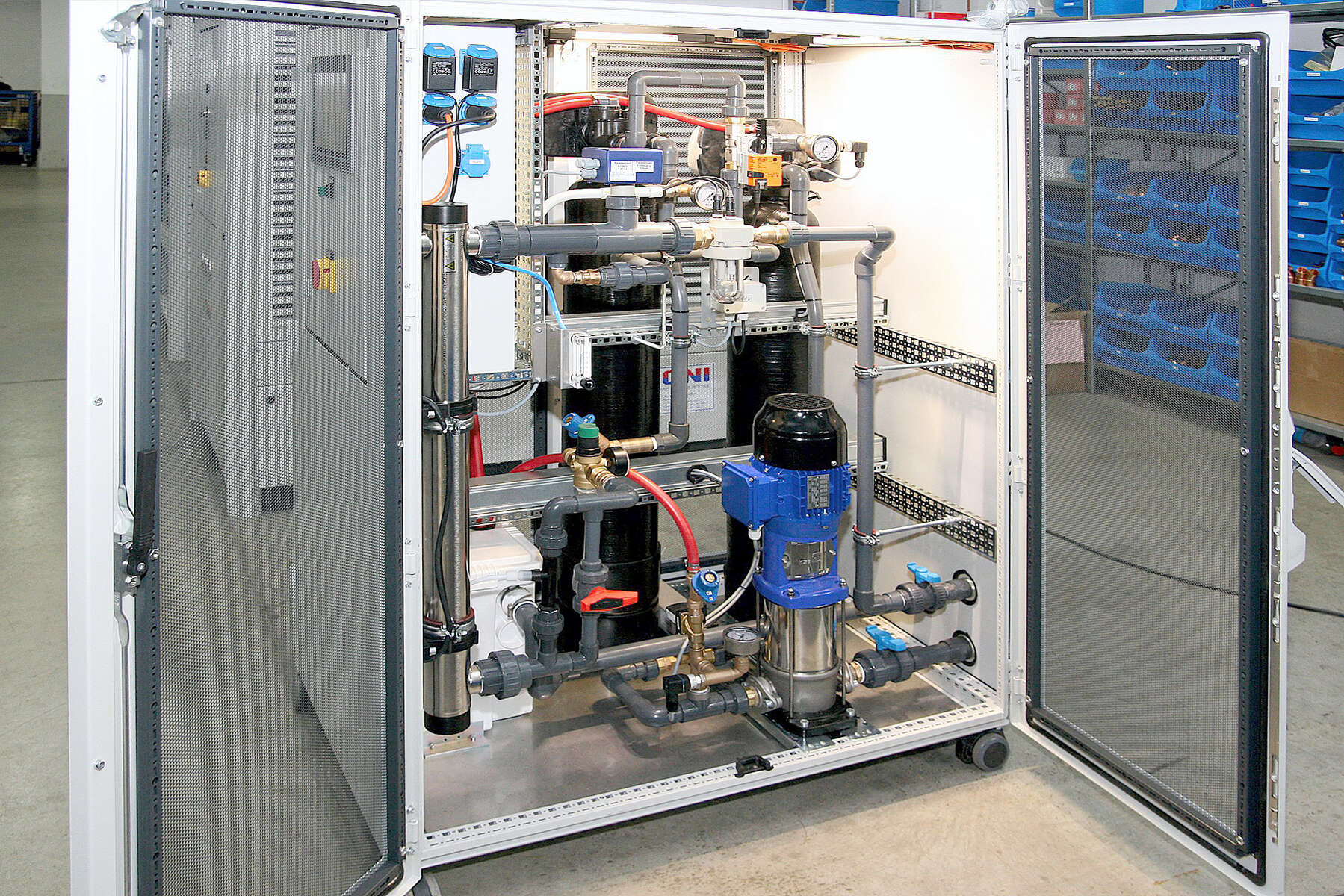

Open zijwand van een AquaClean-filterspoeleenheid van ONI met leidingen en KSB-pom
5 min read

Duurzame reiniging van koelcircuits

De waterkwaliteit in koelcircuits heeft een doorslaggevende invloed op de energie-efficiëntie en de bedrijfs- en procesveiligheid. Uit de praktijk blijkt echter dat een relatief groot aantal bedrijven te kampen heeft met hoge bedrijfs- en onderhoudskosten als gevolg van een slechte koelwaterkwaliteit, en in individuele gevallen zelfs met het uitvallen van productie-installaties en systeemcircuits.

De waterkwaliteit in koelcircuits heeft een doorslaggevende invloed op de energie-efficiëntie en de bedrijfs- en procesveiligheid. Uit de praktijk blijkt echter dat een relatief groot aantal bedrijven te kampen heeft met hoge bedrijfs- en onderhoudskosten als gevolg van een slechte koelwaterkwaliteit, en in individuele gevallen zelfs met het uitvallen van productie-installaties en systeemcircuits.

Het project:

Nieuwe systeembenadering voor koelwaterreiniging

De systeemtechnologiespecialist ONI heeft ook herhaaldelijk problemen ondervonden met betrekking tot de waterkwaliteit in de installaties van zijn klanten. Medewerkers van de onderhoudsafdeling van de betrokken bedrijven proberen dit probleem met allerlei maatregelen en apparatuurinstallaties tegen te gaan, met meer of minder succes. Voor een duurzame aanpak van de reiniging van het koelwater koos ONI daarom voor een geheel nieuwe systeembenadering.

De klant:

ONI-Wärmetrafo GmbH

ONI-Wärmetrafo GmbH in Lindlar, Duitsland, is sinds het begin van de jaren tachtig gespecialiseerd in energiebesparende systeemoplossingen. De producten en diensten van ONI variëren van advies en planning tot de kant-en-klare bouw van complexe, energie-geoptimaliseerde installaties. Tegenwoordig heeft het familiebedrijf bijna 500 mensen in dienst en werkt het voor meer dan 5.900 klanten in meer dan 70 landen.

De uitdaging:

Verbetering van de waterkwaliteit zonder biociden

De verontreiniging van het koelwater door bacteriën, virussen, algen en schimmels gewoonlijk bestreden door chemicaliën toe te voegen. Naast de problematische afhandeling ontstaan er aanzienlijke kosten en wordt zelden duurzaam succes geboekt. Bovendien blijft het probleem van verontreiniging door vaste deeltjes bestaan. Dit geldt zowel voor de snel bezinkende grove korrels als voor de dispergerende fijne korrels. ONI werkte samen met KSB om een manier te vinden om de waterkwaliteit te verbeteren zonder biociden.

Gesloten AquaClean-filterspoeleenheid

Gesloten AquaClean-filterspoeleenheid

De oplossing:

Filterspoeleenheid met hogedrukpomp

De ingenieurs van ONI ontwierpen een filterspoeleenheid waarin een hogedrukpomp regelmatig de membraanfilters spoelt, zodat er geen chemicaliën meer nodig zijn. Aangezien het gehele spoelmechanisme moest worden ondergebracht in een compacte eenheid die zonder problemen in zijn geheel naar klanten op andere continenten kon worden vervoerd, in plaats van in afzonderlijke delen, was er voor de hogedrukpomp slechts een zeer beperkte installatieruimte beschikbaar.

Op het gebied van industriële koeling werken ONI en KSB al vele tientallen jaren samen. Dankzij de grote deskundigheid op het gebied van waterpompen levert KSB nu ongeveer 1.000 Eta-pompen per jaar aan de specialist op het gebied van systeemtechnologie. De gezamenlijke ontwikkeling van oplossingen is altijd de kracht van dit partnerschap geweest. Aangezien KSB over een breed assortiment inline-hogedrukpompen met de meest uiteenlopende vermogens en uitvoeringen beschikt, kon het bedrijf uiteindelijk ook de filterspoeleenheid van ONI met de Movitec-pomp uitrusten. Naast de prestaties speelde ook het feit een rol dat de verticaal gemonteerde pomp slechts een klein vloeroppervlak nodig heeft en dus voldoet aan de beperkte ruimtevereisten binnen de spoeleenheid.

De AquaClean-filterspoeleenheid van ONI spoelt de membraanfilters in gedefinieerde cycli. Hierbij wordt de waterkwaliteit zelfs in relatief korte tijd extreem verbeterd. In sommige gevallen zijn vaste deeltjes al na een week niet meer detecteerbaar. De biologische belasting in het koelwater wordt ook met maximaal 99,9% verminderd.

Sinds 2018 zijn er in Duitsland 90 AquaClean-filterspoeleenheden van ONI in gebruik genomen. Aangezien KSB, net als ONI, met klanten in meer dan 70 landen werkt, beschikt het bedrijf over een brede dienstverlening die perfect op de activiteiten van ONI aansluit. Het gebruik van AquaClean-filterspoeleenheden van ONI is toekomstgericht, vooral wat duurzaamheid betreft. Een octrooiaanvraag voor het beoogde gebruik en de werkingswijze is reeds in voorbereiding.

Verticaal geïnstalleerde MovitecV-pomp in de open filterspoeleenheid

De MovitecV-pomp voert een centrale functie uit in de filterspoeleenheid

Cijfers | Gegevens | Feiten

Installatie: Koelwaterinstallaties

Klant: ONI-Wärmetrafo GmbH

Gebruikte producten:

1x Movitec V 004/08 per filterspoeleenheid

(Sinds mei 2020 in Duitsland zijn er in totaal 90 eenheden in gebruik)

Gebruikte producten

Movitec

Movitec

Meertraps, verticale hogedruk-centrifugaalpomp van het type ledenpomp met tegenover elkaar liggende zuig- en persaansluitingen met dezelfde nominale diameter (inline-uitvoering) en blokuitvoering voor aandrijving. Met KSB SuPremE, een magneetvrije synchroon-reluctantiemotor (uitzondering: motorgrootten 0,55 kW / 0,75 kW met 1500 min⁻¹ zijn uitgerust met permanente magneten) van efficiëntieklasse IE4/IE5 volgens IEC TS 60034-30-2: 2016, voor bedrijf met toerenregelsysteem type KSB PumpDrive 2 of KSB PumpDrive 2 Eco zonder rotorpositiesensor. Bevestigingspunten conform EN 50347, maten van de ommanteling conform DIN V 42673 (07-2011). ATEX-uitvoering verkrijgbaar.
