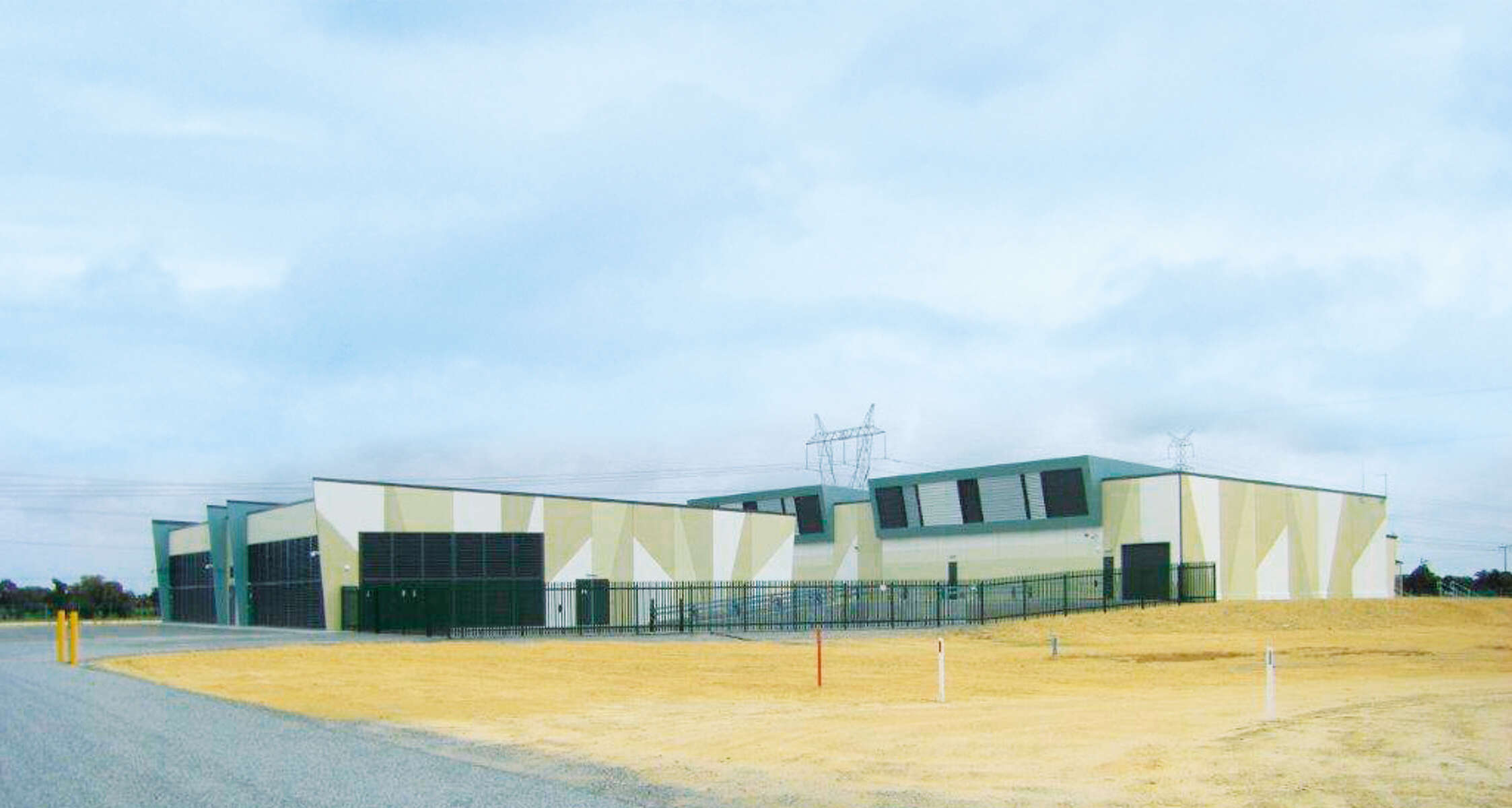

Drinking water pump station equipped with KSB pumps in Ravenswood, Australia
5 min read

Une technologie supérieure pour le sous-sol : la station de pompage d'eau potable de Ravenswood, Australie

La station de pompage de Ravenswood près de Perth en Australie-Occidentale fait partie de l'usine de dessalement de l'eau de mer du Sud. Il a la capacité de transférer plusieurs millions de litres d'eau potable de l'usine et des réservoirs environnants vers le système d'approvisionnement en eau de Perth.

La station de pompage de Ravenswood près de Perth en Australie-Occidentale fait partie de l'usine de dessalement de l'eau de mer du Sud. Il a la capacité de transférer plusieurs millions de litres d'eau potable de l'usine et des réservoirs environnants vers le système d'approvisionnement en eau de Perth.

Le projet :

Boire de l'eau de la mer pour l'Australie

L'Australie couvre une grande partie de ses besoins en eau potable à partir de la mer, grâce à des usines géantes de dessalement d'eau de mer. La station de pompage de Ravenswood fait partie de l'usine de dessalement de l'eau de mer du sud (SSDP) près de Perth. Chaque jour, jusqu'à 265 millions de litres d'eau potable sont pompés du SSDP, des barrages Stirling et Samson existants, du réservoir Tamworth et du barrage North Dandalup vers le système d'approvisionnement en eau de Perth.

Le client :

La société d'approvisionnement en eau de l'Australie-Occidentale

La Water Corporation, WA, Australie, est actuellement le principal fournisseur de services d'eau, d'eaux usées et de drainage dans tout l'État d'Australie-Occidentale. Ses activités couvrent une superficie de 2,5 millions de kilomètres carrés, soit environ un tiers du continent australien, ce qui en fait l'une des plus grandes zones d'exploitation au monde pour cette industrie.

Le défi :

Jusqu'à 500 millions de litres d'eau chaque jour

Le défi particulier de ce projet était la puissance requise du système – tout en garantissant une fiabilité de fonctionnement maximale.

La station de pompage elle-même se compose de deux banques de pompes distinctes - la banque Tamworth et la banque Dandalup fonctionnent comme deux stations de pompage distinctes. La Tamworth Bank est une station de surpression gravitaire qui transfère jusqu'à 330 millions de litres d'eau par jour à des hauteurs pouvant atteindre 140 mètres.

La banque Dandalup soulève l'eau jusqu'à l'un des deux réservoirs à un débit pouvant atteindre 160 millions de litres par jour à des hauteurs pouvant atteindre 260 mètres.

La solution :

8 pompes à volute hautes performances

En fournissant des pompes à volute des gammes RDLO et RDLP, KSB a pu réduire au minimum les coûts de cycle de vie et les travaux de chantier requis. De plus, lors d'essais intensifs sur l'installation d'essai moderne de Halle, les pompes ont même dépassé les données de performance garanties.

Les deux stations de pompage étaient équipées chacune de quatre pompes à vitesse variable :

  • Dandalup fonctionne avec quatre pompes RDLP 350-700/2 identiques
  • Tamworth avec quatre pompes RDLO 600-1075 A.

Les pompes fonctionnent en parallèle, trois en service et une en veille. Ils ont été sélectionnés pour assurer une efficacité maximale sur toute la plage de fonctionnement.

Toutes les pompes sont entraînées par des systèmes à vitesse variable refroidis à l'eau de 3,3 kV. La station de pompage comprend huit cuves anti-bélier de 50 m³ et des systèmes de refroidissement en circuit fermé pour les moteurs et les systèmes à vitesse variable.

KSB a utilisé une technologie de pointe avec la modélisation CFD (Computational Fluid Dynamics) pour développer et optimiser la conception hydraulique afin d'atteindre une efficacité optimale et de répondre aux exigences spécifiques du site. La conception RDLP avec deux buses d'aspiration offre de meilleures caractéristiques d'aspiration que l'agencement de roue dos à dos proposé par d'autres fournisseurs. Cela signifie des valeurs NPSH3 inférieures avec des coûts de site minimaux, des performances optimales et une fiabilité de fonctionnement élevée.

Les produits KSB contribueront à garantir l'approvisionnement en eau potable de la région en pleine croissance de Perth et des autres utilisateurs du système d'approvisionnement en eau intégré de l'État dans le futur.

Tamworth Bank with four KSB RDLO 600-1075 A volute casing pumps

Tamworth Bank avec quatre pompes à volute KSB RDLO 600-1075 A

KSB RDLP 350-700/2 volute casing pump in operation at the Ravenswood Pump Station, Australia

Dandalup Bank avec quatre pompes à volute RDLP 350-700/2 installées horizontalement

Données I Faits I Chiffres

Lieu :  Ravenswood, Australie

Client :  Water Corporation, WA, Australie

Application :  Transport de l'eau

Projet:

4 x RDLP 350-700/2
Débit : 1952 m3 / h
Chute : 262 m
Puissance moteur : 2400 kW (4 pôles)
4 x RDLO 600-1075 A
Débit : 2755 m3 / h
Chute : 140 m
Puissance moteur : 2400 kW (6 pôles)
Mise en service : février 2011 (Tamworth) et février 2013 (Dandalup)

Produits utilisés :

RDLO

RDLO

Pompe à volute monocellulaire, à plan de joint horizontal, pour installation horizontale ou verticale, avec roue radiale à double flux, brides de raccordement selon DIN, EN ou ASME.

RDLP

RDLP

Pompe à volute à un, deux ou trois étages, à plan de joint horizontal, pour installation horizontale, avec roue radiale à double flux, brides de raccordement suivant normes DIN, ISO ou ANSI.
