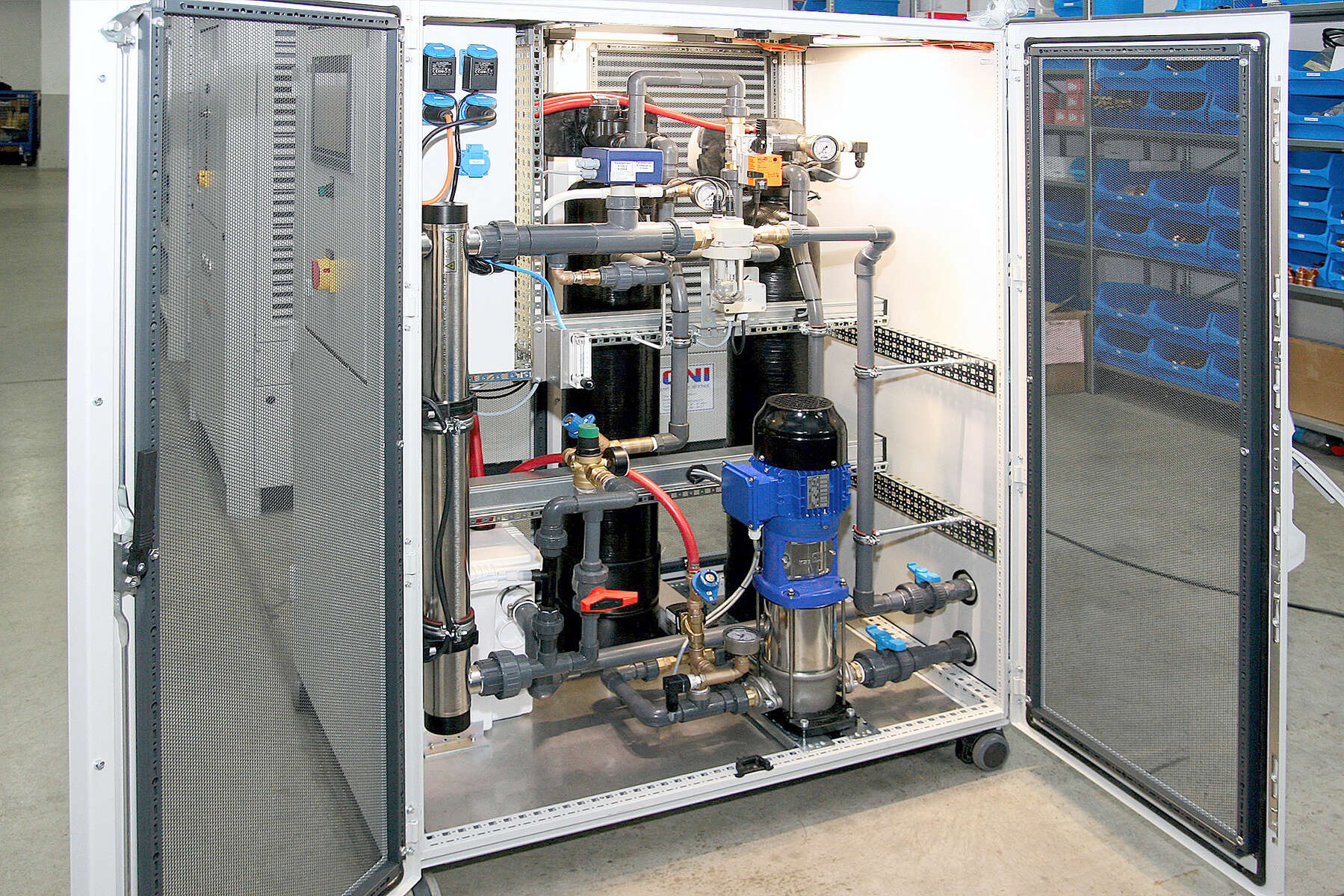

An opened ONI-AquaClean filter flushing station with piping and KSB pump
6 min read

Nettoyage durable des circuits de refroidissement

La qualité de l'eau dans les circuits de refroidissement a une influence décisive sur l'efficacité énergétique et la fiabilité des systèmes et des processus. Cependant, l'expérience pratique montre qu'un nombre relativement important d'entreprises doivent faire face à des coûts d'exploitation et de maintenance élevés en raison de la mauvaise qualité de l'eau de refroidissement et, dans certains cas, connaissent même la défaillance des usines de production et des circuits du système.

La qualité de l'eau dans les circuits de refroidissement a une influence décisive sur l'efficacité énergétique et la fiabilité des systèmes et des processus. Cependant, l'expérience pratique montre qu'un nombre relativement important d'entreprises doivent faire face à des coûts d'exploitation et de maintenance élevés en raison de la mauvaise qualité de l'eau de refroidissement et, dans certains cas, connaissent même la défaillance des usines de production et des circuits du système.

Le projet :

Une nouvelle approche basée sur le système pour le nettoyage de l'eau de refroidissement

Le spécialiste de l'ingénierie des systèmes ONI a également rencontré à plusieurs reprises des problèmes de qualité de l'eau dans les systèmes de ses clients. Le personnel de maintenance des entreprises concernées tente généralement de contrer ce problème en prenant diverses mesures et en installant divers équipements – avec plus ou moins de succès. Afin de développer une méthode durable de nettoyage de l'eau de refroidissement, ONI a adopté une toute nouvelle approche basée sur le système.

Le client :

ONI-Wärmetrafo GmbH

ONI-Wärmetrafo GmbH, basée à Lindlar dans la région du Haut-Bergisch en Allemagne, est spécialisée depuis le début des années quatre-vingt dans les solutions de systèmes intégrés économes en énergie. La gamme de produits et de services d'ONI s'étend du conseil et de la planification à la construction clé en main de systèmes complexes et optimisés en énergie. Aujourd'hui, l'entreprise familiale emploie près de 500 personnes et travaille pour plus de 5900 clients dans plus de 70 pays.

Le défi :

Améliorer la qualité de l'eau sans biocides

La contamination de l'eau de refroidissement par des bactéries, des virus, des algues et des champignons est généralement contrôlée par l'ajout de produits chimiques. En plus d'être difficile à gérer, ce processus entraîne des coûts importants et atteint rarement un succès durable. De plus, le problème de la contamination par des particules solides demeure ; ceci s'applique à la fois aux solides grossiers susceptibles de se déposer rapidement et aux solides fins dispersés. En coopération avec KSB, ONI a exploré les moyens d'améliorer la qualité de l'eau sans biocides.

The closed ONI-AquaClean filter flushing station

Une unité compacte : La station de rinçage du filtre ONI-AquaClean

La solution :

Une station de rinçage du filtre avec une pompe haute pression

Les ingénieurs d'ONI ont conçu une station de rinçage des filtres dans laquelle les filtres à membrane sont régulièrement rincés par une pompe à haute pression, éliminant ainsi le besoin de produits chimiques. Étant donné que l'ensemble du mécanisme de rinçage devait être logé dans une unité compacte qui pouvait être facilement transportée vers des clients sur d'autres continents - pas seulement en pièces détachées mais dans son ensemble - l'espace d'installation disponible pour la pompe haute pression était extrêmement limité.

ONI et KSB travaillent ensemble dans le domaine des systèmes de refroidissement industriels depuis des décennies. Grâce à son haut niveau d'expertise dans les pompes à eau, KSB fournit aujourd'hui environ 1000 pompes Eta par an au spécialiste de l'ingénierie des systèmes. La force de ce partenariat a toujours été le développement conjoint de solutions. Comme KSB propose une large gamme de pompes en ligne haute pression avec différents niveaux de performance et conceptions, il s'est avéré possible pour l'entreprise d'équiper la station de rinçage de filtre d'ONI avec la pompe Movitec. En plus de ses performances impressionnantes, la pompe installée verticalement offrait l'avantage supplémentaire de ne nécessiter qu'un faible encombrement, et de répondre ainsi aux exigences d'espace limitées au sein de la station de rinçage.

La station de rinçage des filtres ONI-AquaClean rince les filtres à membrane selon des cycles définis. Cela peut améliorer considérablement la qualité de l'eau en relativement peu de temps. Dans certains cas, aussi peu qu'une semaine de fonctionnement peut entraîner des niveaux indétectables de particules solides. Les niveaux de contamination biologique dans l'eau de refroidissement peuvent également être réduits jusqu'à 99,9 %.

Depuis 2018, 90 stations de rinçage de filtre ONI-AquaClean ont été mises en service en Allemagne. Comme KSB – comme ONI – travaille avec des clients dans plus de 70 pays, la société est en mesure d'offrir ses services sur une zone géographique qui complète parfaitement les activités d'ONI. L'utilisation d'ONI-AquaClean s'avère être une solution avant-gardiste, notamment en termes de durabilité. Une demande de brevet pour l'utilisation prévue et la fonctionnalité a déjà été déposée.

The MovitecV pump performs a central function in the filter flushing station.

La pompe MovitecV remplit une fonction centrale dans la station de rinçage du filtre.

Données I Faits I Chiffres

Système : Systèmes d'eau de refroidissement
Utilisateur final : ONI-Wärmetrafo GmbH

Données du projet :

1x Movitec V 004/08 par station de rinçage de filtre
(état 05/2020 : 90 unités au total en Allemagne)

Produits utilisés :

Movitec

Movitec

Pompe centrifuge haute pression verticale multicellulaire, à corps segmenté, avec orifices d'aspiration et de refoulement opposés de même diamètre (exécution en ligne), construction monobloc. Avec KSB SuPremE, un moteur synchrone à réluctance sans aimant (sauf tailles de moteur 0,55 kW / 0,75 kW avec 1500 t/min qui sont équipées d'aimants permanents), classe de rendement IE4/IE5 selon CEI TS 60034-30-2:2016, pour le fonctionnement avec variateur de fréquence KSB PumpDrive 2 ou KSB PumpDrive 2 Eco sans capteur de position rotorique. Points de fixation suivant EN 50347, dimensions extérieures suivant DIN V 42673 (07-2011). Version ATEX disponible.
