KSB drena la metrópolis para proteger a millones de habitantes: Proyecto de control de inundaciones en Ciudad de México.
Aguas pluviales e inundaciones: la Ciudad de México se ve amenazada repetidamente por grandes volúmenes de agua. La estación de bombeo La Caldera equipada con 20 motobombas sumergibles KSB protege a los habitantes de la metrópoli de las inundaciones.
El proyecto: Control de inundaciones para Ciudad de México
La Ciudad de México se ve amenazada repetidamente por inundaciones y aguas pluviales. Las fuertes precipitaciones crean una mezcla de agua de lluvia y aguas residuales que inundan gran parte de la ciudad. En un distrito de la ciudad particularmente afectado, 1,5 millones de habitantes sufrían inundaciones con regularidad.
¿Por qué sucede eso? Situada en una meseta a una altitud de unos 2.200 m sobre el nivel del mar, la Ciudad de México se encuentra en una cuenca rodeada de montañas. El terreno sobre el que se asienta la gran metrópolis de 20 millones de habitantes se ha hundido considerablemente a lo largo de muchos años. Por ello, es difícil que el agua de lluvia se drene, lo que significa que la ciudad está en riesgo constantemente.
Con el fin de proteger a los habitantes a largo plazo de la amenaza de inundaciones, CONAGUA, la Comisión Nacional del Agua, inició la construcción de infraestructura más grande y significativa del país: la estación de bombeo La Caldera con su sistema de alcantarillado combinado para el control de inundaciones. La construcción fue diseñada para garantizar el drenaje y remoción de aguas pluviales y residuales de esta parte de la Ciudad de México y sus alrededores.
El cliente: CONAGUA, responsable del control de inundaciones en México
La Comisión Nacional del Agua de México CONAGUA (La Comisión Nacional del Agua) es responsable de las obras de infraestructura en todo el país, incluyendo la planificación (por ejemplo, de los proyectos de control de inundaciones), la ingeniería y la gestión en este campo.
Fundada en 1988, la Comisión emplea a unos 17.000 trabajadores en su sede en la Ciudad de México y mantiene 25 sucursales en los distintos estados y distritos federales.

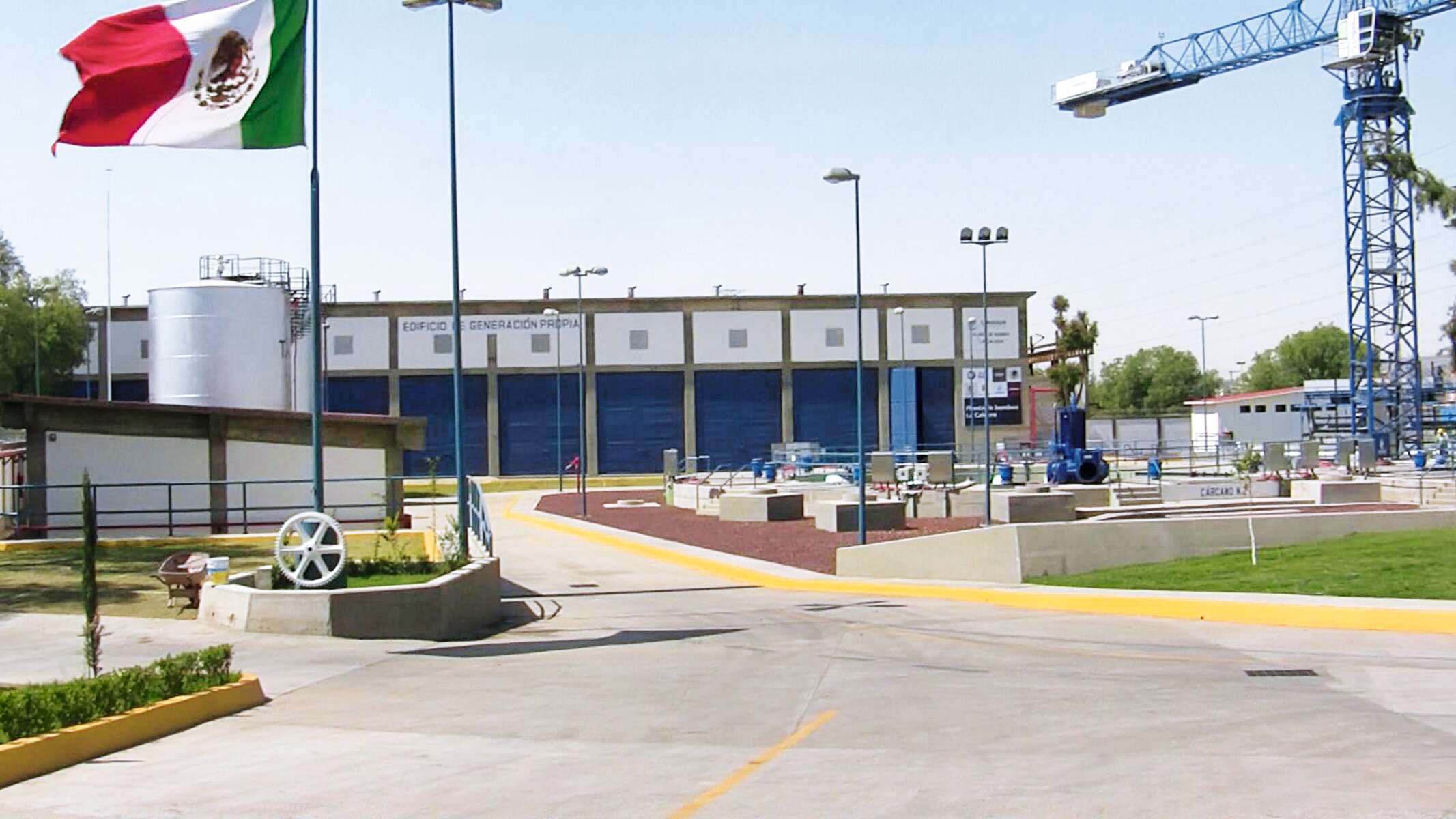

Estación de bombeo de La Caldera con su sistema de alcantarillado combinado.
El desafío: protección confiable contra inundaciones
La singularidad de esta tarea estriba en la gran escala del proyecto de control de inundaciones: se requería una capacidad de bombeo de 40 m3/s a una altura de casi 30 metros, todo ello con el máximo nivel de eficiencia y dentro de un plazo de entrega muy ajustado. Los habitantes necesitaban estar protegidos de las inundaciones lo antes posible.
Además, el cliente esperaba un soporte técnico especial, ya que en los grandes proyectos de este tipo se deben cumplir todos los requisitos sin excepción. KSB tuvo que supervisar con precisión cada paso del trabajo y estar disponible para brindar a los responsables del proyecto asesoramiento y apoyo en el sitio.
The pumping station bridges a head of almost 30 metres
La solución: Bombas a medida para la estación de bombeo La Caldera
El diseño tanto de las bombas como de los sumideros, que debían ajustarse a los parámetros hidráulicos, se ajustó especialmente para la estación de bombeo de La Caldera en estrecha colaboración con la dirección del proyecto. Los cálculos de CFD y las pruebas con modelos físicos revelaron que el diámetro muy pequeño del sumidero seguía siendo suficiente para esta enorme estación de bombeo.
En octubre de 2010, la estación de bombeo La Caldera entró en funcionamiento equipada con un total de 24 motobombas sumergibles Amarex KRT K. En estrecha cooperación con KSB México y KSB Halle, fue posible suministrar todas las bombas y accesorios necesarios sin salirse del presupuesto. Todas las bombas suministradas cumplieron al 100% las especificaciones técnicas. Desde los cálculos de las tuberías con respecto a las tensiones torsionales y las frecuencias naturales, las pruebas de modelos, la instalación y la puesta en marcha hasta las pruebas en el sitio, KSB realizó un excelente trabajo y servicio para la plena satisfacción del cliente.
KSB también pudo cumplir con el ajustado plazo de entrega. Para entregar y poner en marcha las primeras 10 bombas en tan solo 5 meses y las bombas restantes en 8 meses, KSB incluso alquiló un avión. Esto permitió a KSB suministrar, instalar y poner en servicio las bombas sumergibles de aguas residuales a tiempo para garantizar la protección contra las inundaciones.
Datos I Hechos I Cifras
- Ubicación: La Caldera, Ciudad de México
- Cliente:Empresa: CONAGUA (La Comisión Nacional del Agua)
Fundada: 1988
Empleados: Alrededor de 17.000 - Industria: Autoridad pública / Gobierno
- Aplicación: control de inundaciones
- Proyecto:
Productos de KSB utilizados:
16 bombas sumergibles para aguas residuales Amarex KRT K
700-900/H 680 10 UNG-S
Q = 2000 l/s, H = 26,55 m, P = 912 HP, V
= 4160 voltios
8 x motobombas sumergibles Amarex KRT K
400-630/H 340 8 UNG-S
Q = 1,000 l/s, H = 28.83 m, P = 500 HP,
V = 4,160 voltios
24 unidades de control y monitoreo con las respectivas cajas de distribución a NEMA
Capacidad 40 m3/s a una altura de unos 30 metros
Líquido manejado:
Agua de lluvia
Solicitado:
2010 - Año del proyecto: 2010
