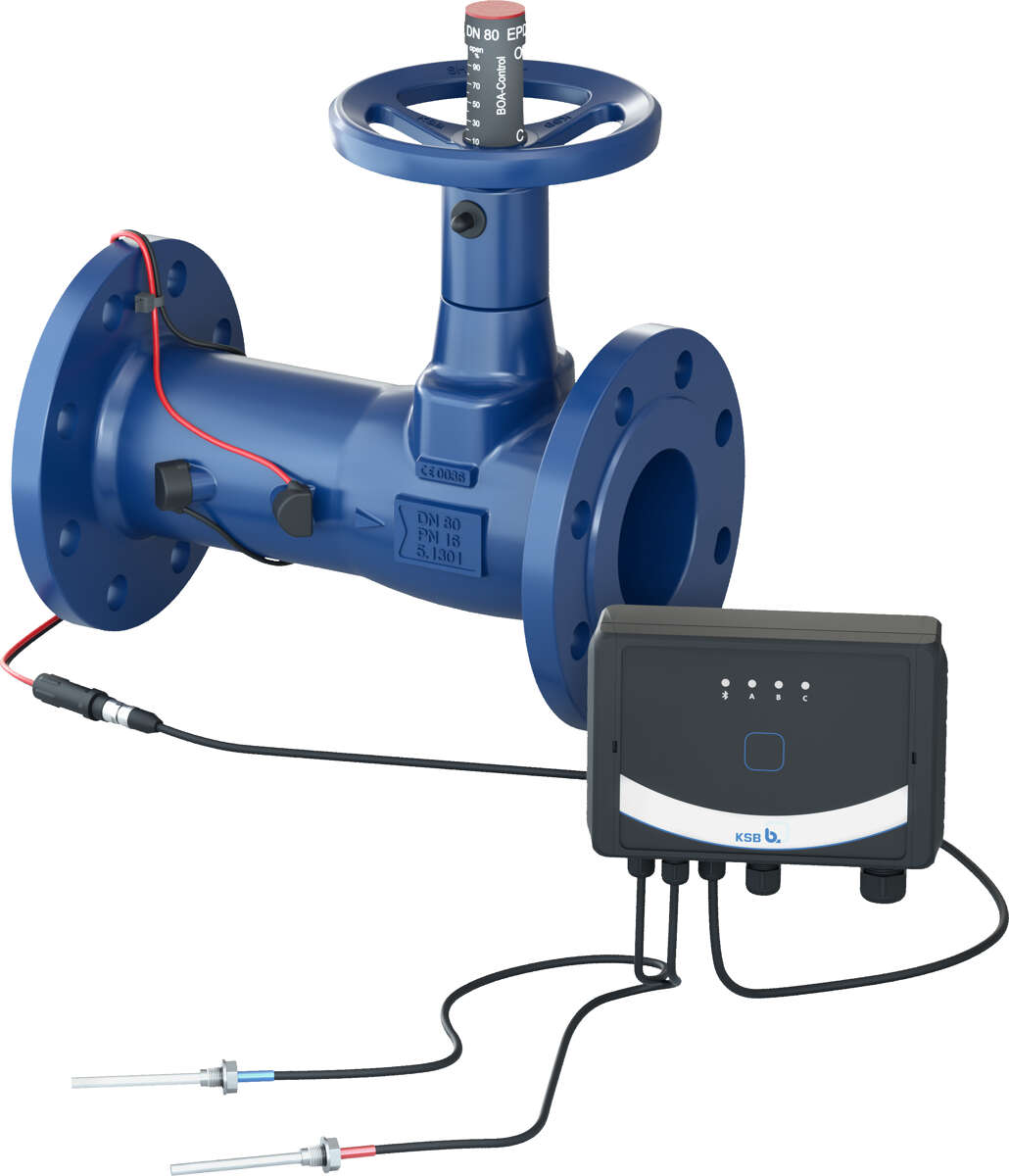

Multifunkční ventily pro integraci do systémů řízení spotřeby energie

Nové měřicí počítače efektivně mění vyvažovací a uzavírací ventil BOA-Control IMS na systém monitorování energie pro moderní systémy HVAC. Uživatelé nepotřebují k zavedení tohoto monitorovacího řešení žádné další měřicí systémy. Přímo na ventilu se měří směr proudění, objemový průtok, teplota na přívodu a zpětném ventilu a také tepelný výkon a množství tepla. Klíčové aplikace jsou monitorování a hydraulické vyvažování v teplovodních topných systémech, klimatizačních systémech a chladicích okruzích, jakož i v dalších aplikacích, kde je třeba měřit průtok a/nebo teplotu.

Integrované ultrazvukové měření průtoku je založeno na principu rozdílu doby průchodu UV signálu a umožňuje rychlé a spolehlivé měření skutečných hodnot objemového průtoku bez nutnosti zadávat polohu ventilu. Měřicí systém je navržen s inovativními ultrazvukovými snímači, které nejsou v kontaktu s manipulovanou kapalinou, a je tak vyloučena netěsnost a není ovlivněn vnitřním znečištěním nebo usazeninami.

Nové měřicí počítače navíc poskytují další dva teplotní snímače pro přívodní a vratné potrubí, které umožňují zaznamenávat teplotu přívodu a zpátečky, jakož i tepelný výkon a množství tepla. Další diagnostické funkce, jako je automatické zobrazení směru proudění, zvyšují provozní spolehlivost. Integraci do systémů řízení budov umožňují dvě analogová rozhraní a také Modbus RTU. Všechny procesní parametry tak budou vždy k dispozici v systému řízení vyšší úrovně, což výrazně přispívá k transparentnosti systému a procesu. Intuitivní aplikace (KSB FlowManager) usnadňuje uvedení do provozu a měření.

Standardní stavební délka BOA-Control IMS podle EN 558/1 nabízí uživatelům maximální flexibilitu. Vyměnitelnost ventilu z něj činí ideální volbu vždy, když je třeba zavést monitorovací řešení v rámci energeticky účinné rekonstrukce stávajících systémů.

Další výhodou systému BOA-Control IMS je jeho široký rozsah použití, jmenovité velikosti od DN 15 do DN 350 při rychlosti proudění až čtyři metry za sekundu. Je vhodný pro monitorování vody v systémech přenosu tepla i směsí vody a glykolu v chladicích systémech. Díky měřicímu systému integrovanému v armatuře a novým měřicím počítačům (BOATRONIC 100 MOD) odpadá potřeba nákladných měřicích systémů, jako jsou magneticko-indukční snímače průtoku.

Pro digitální plánování (BIM) jsou k dispozici optimalizované záznamy dat o výrobku ve všech běžných programech a databázích. Pro aplikace s pitnou vodou i pro bezolejové chladicí okruhy je k dispozici varianta EKB s elektrostatickým plastovým povlakem.
