Palazzo Grassi – kde se kultura setkává s udržitelností
Stará budova vybavená moderními technologiemi: Čerpadla a armatury KSB pro vytápění, klimatizaci, vodovodní a kanalizační systémy pomáhají v Palazzo Grassi ušetřit 30 % energie.
Stará budova vybavená moderními technologiemi: Čerpadla a armatury KSB pro vytápění, klimatizaci, vodovodní a kanalizační systémy pomáhají v Palazzo Grassi ušetřit 30 % energie.
Projekt:

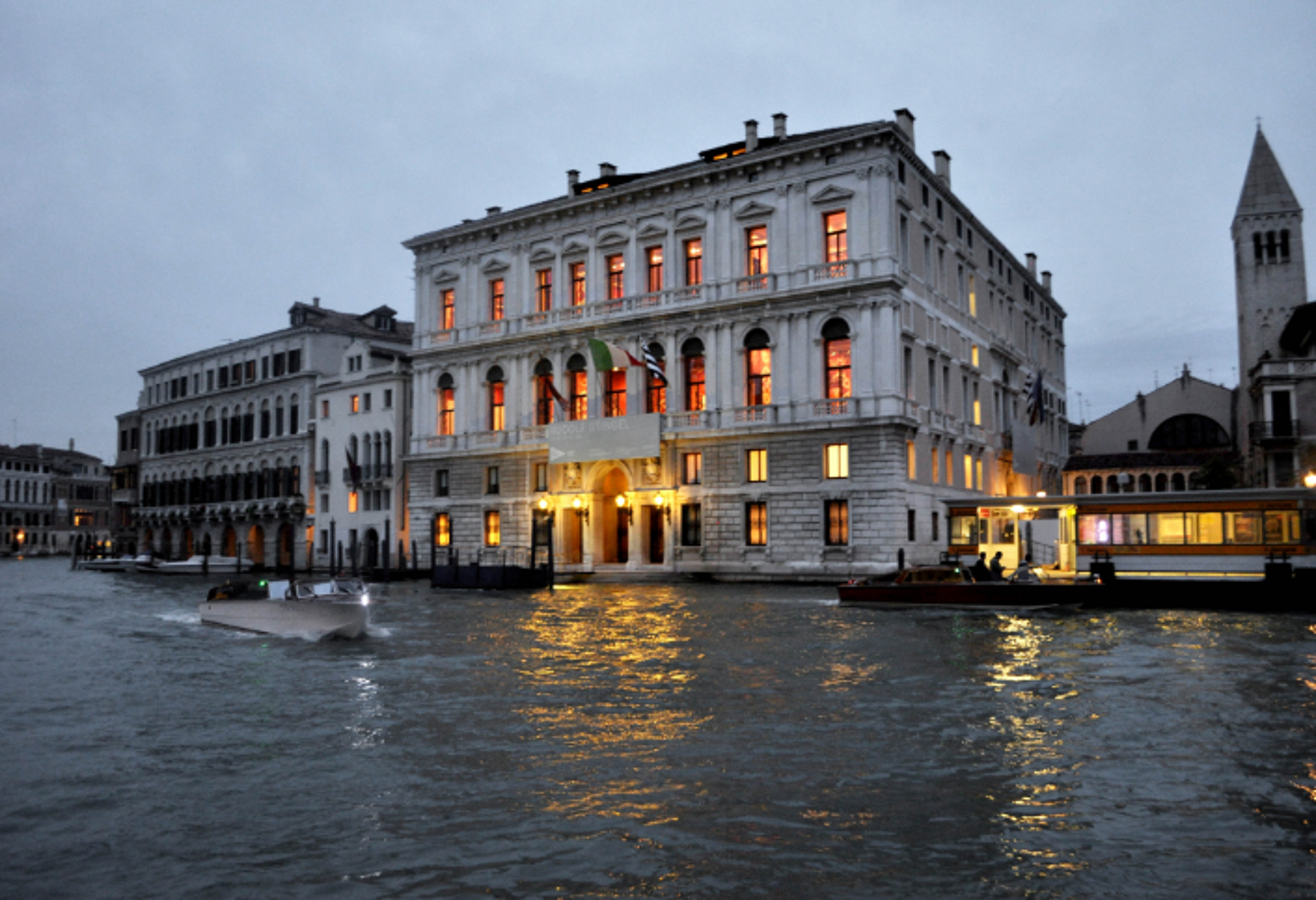

Palazzo Grassi, benátský palác z 18. století.
Palazzo Grassi je jednou z nejznámějších benátských budov. Třípatrová stavba z 18. století stojí přímo na Canal Grande. Vytvořil ji architekt Giorgio Massari ve stylu přechodu mezi pozdním barokem a klasicismem. Byl postaven na objednávku rodiny Grassi.
Dnes v působivé budově sídlí renomované muzeum současného umění. Exponáty patří francouzskému podnikateli a sběrateli François-Henri Pinaultovi, který budovu koupil v roce 2006.
Energetická analýza ukázala, že spotřeba energie v paláci je enormní, a proto byla opatření k optimalizaci spotřeby energie naprosto nezbytná. Úkolem bylo instalovat nejmodernější zařízení pro vytápění, klimatizaci, vodovodní a kanalizační systémy. Technologie navržené tak, aby splňovaly požadavky na maximální energetickou účinnost a šetrnost k životnímu prostředí.
Výzva:
Nejmodernější technologie ve staré budově
Úkolem bylo výrazně snížit spotřebu energie v Palazzo Grassi – a tím ušetřit náklady – použitím účinných a ekologických čerpadel a armatur.
Řešení:
Kompletní řada technologií a odborných znalostí pokrývajících všechny systémy
Pro splnění specifických požadavků Palazzo Grassi dodala KSB kompletní sortiment čerpadel a armatur pro vytápění, klimatizaci, vodovodní a sanitární systémy. To zahrnovalo 131 uzavíracích a regulačních ventilů, 24 zpětných ventilů, 29 filtrů, 45 kompenzátorů a 5 čerpadel Etabloc.
Hlavním kritériem byla vysoká účinnost čerpadel poháněných motory KSB SuPremE IE5*. Tento pohon čerpadel bez magnetů dokáže přesvědčit vysokou účinností ve všech rozsazích zatížení, což umožňuje maximální úsporu energie.
Všechna čerpadla byla rovněž vybavena systémem proměnných otáček PumpDrive a jednotkou pro monitorování čerpadel PumpMeter. Kromě instalace těchto nových čerpadel provedla společnost KSB údržbu některých starších čerpadel.
Projekt trval od svého zahájení v červenci 2015 osm měsíců, přičemž výrobky byly dodány v listopadu 2015 a finální dokončení proběhlo v únoru 2016.
Řešení společnosti KSB umožnilo výrazně snížit spotřebu energie (o 30 %).
O 30 % nižší náklady na energii díky řešení KSB
Data | Fakta | Čísla
Umístění: Benátky, Itálie
Použití: Technická zařízení budov
Projekt: Údržba starších čerpadel, instalace čerpadel a armatur KSB
Doba trvání: Červenec 2015 až únor 2016 (8 měsíců)
Použité výrobky KSB: Čerpadla a armatury pro vytápění, klimatizaci, vodovodní a sanitární systémy✓ Energeticky účinná a udržitelná ✓ Snížení spotřeby energie o 30 %.
Použité produkty
Etabloc
Jednostupňové monoblokové čerpadlo se spirálním tělesem, s výkonem podle EN 733, s výměnným pouzdrem hřídele a těsnicími kruhy, se systémem regulace otáček namontovaným na motoru. Se synchronním reluktančním motorem bez magnetů KSB SuPremE (výjimka: velikosti motoru 0,55 kW / 0,75 kW s 1500 min⁻¹ jsou v provedení s permanentními magnety) třídy účinnosti IE4/IE5 podle IEC TS 60034-30-2:2016, pro provoz se systémem regulace otáček typu KSB PumpDrive 2 nebo KSB PumpDrive 2 Eco bez snímače polohy rotoru. Upevňovací body vyhovují EN 50347, rozměry pláště podle DIN V 42673 (07-2011). K dostání v provedení ATEX.
PumpDrive R (KSB202)
Měnič frekvence s vlastním chlazením s modulární konstrukcí, který umožňuje plynulou změnu otáček asynchronních a synchronních reluktančních motorů prostřednictvím analogových normalizovaných signálů, provozní sběrnice nebo ovládací jednotky. Díky vlastnímu chlazení zařízení PumpDrive R je možná montáž na stěnu i do rozvaděče. Regulace až 6 čerpadel bez dalšího regulátoru. PumpDrive R je rozšíření rozvodné sítě zařízení PumpDrive 2 až do jmenovitého výkonu 250 kW (standardně) / 1400 kW (na vyžádání).
BOA-Compact
Uzavírací ventil dle DIN/EN s přírubami, v krátké konstrukční délce EN 558/14, v šikmém provedení s rovným horním dílem, jednodílné těleso, škrticí kuželka s opláštěním z EPDM, průchozí a zpětné měkké těsnění, indikace polohy, aretační zařízení, omezení zdvihu, izolační víčko s ochranou proti kondenzaci, bezúdržbový, lze plně izolovat.
